液位计测量方法之磁电法

 利用磁电转换原理进行液位测量的磁翻柱液位计是近年来推出的新产品,图7-18为磁翻柱液位计原理图。

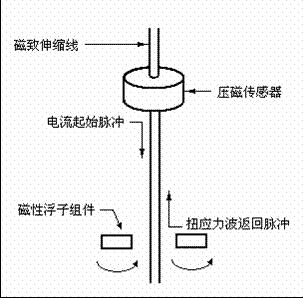

                  图7-18磁致伸缩液位计原理图
    该磁性液位计由探测杆(内装有磁致伸缩线),电路单元和浮子组成三部分组成。探测杆上端部的电子部件产生一个低压电流“询问”脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场,同时产生一个磁场沿波导线向下传播;探测杆外配有浮子,浮子随着液位变化沿测杆上下移动,由于浮子内有一组磁铁,也产生一个磁场,当电流磁场与浮子磁场两个磁场相遇时,波导线扭曲形成“返回”脉冲,精确测量“询问”脉冲到接受“返回”脉冲的时间,即便可计算得到液位的准确位置。
    目前国内市场商品化磁致伸缩液位计测量范围大(最大可达20多米),分辨力可达0.5 mm ,精度等级0.2~1.0级左右,价格相对低廉。是非粘稠、非高温液体液位测量一种较好和较为先进的测量方法。
