设计选型
|
244LD |

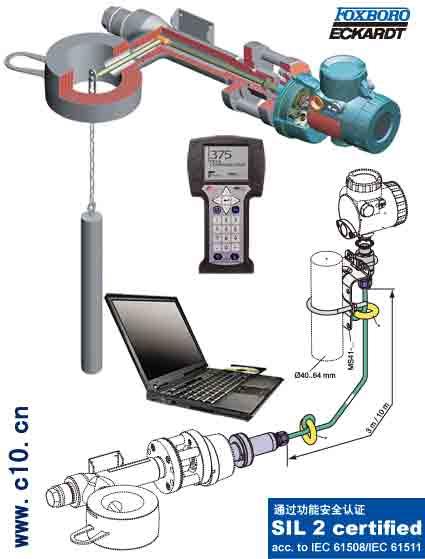

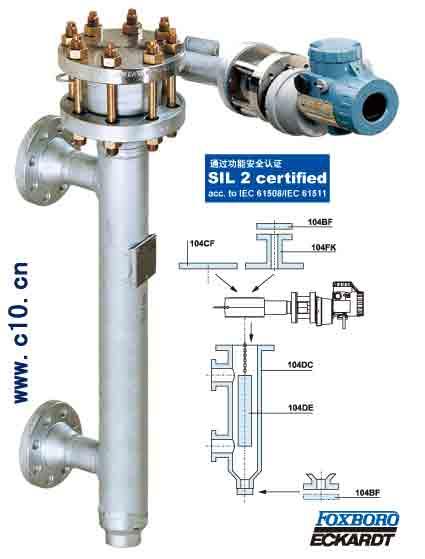

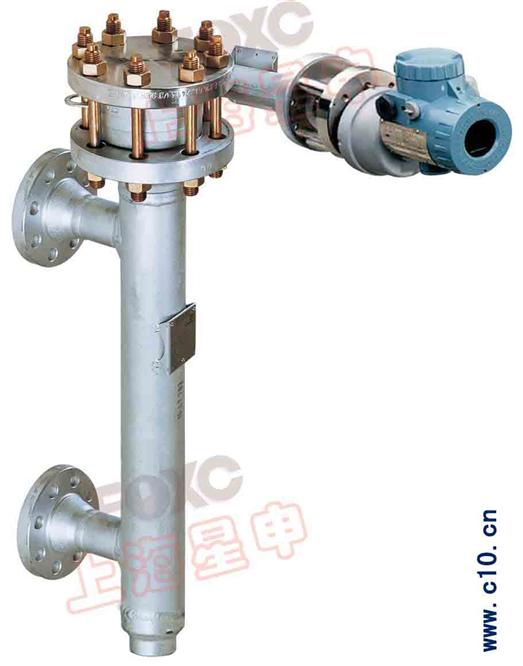

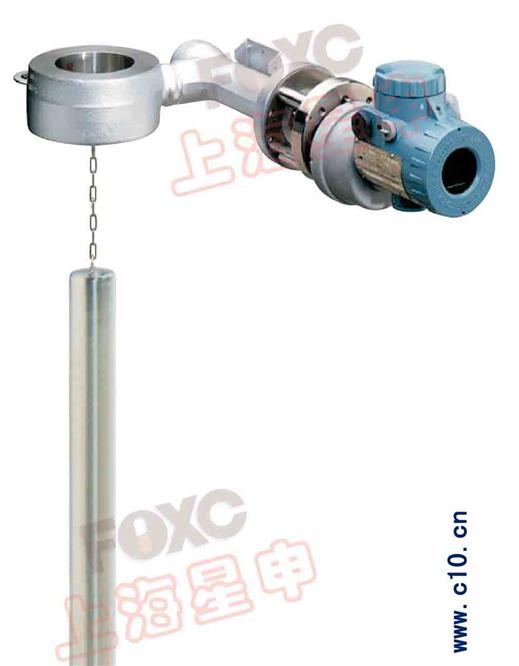

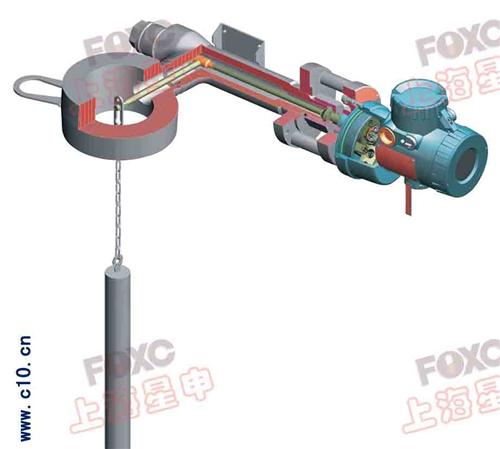

智能型浮筒液位(界位)变送器 |
FOXBORO/ECKARDT
注册型号 |
|
|
K |
碳钢1.0460(A 105) |
夹持体材质
(过程接液) |
|
S |
316L 1.4404 1.4435 |
|
C |
哈氏合金C |
|
|
S |
316L 1.4435/1.4404 |
扭力管材质
(过程接液） |
|
C |
哈氏合金C |
|
I |
铬镍铁合金600 |
|
|
1 |
DN80 |
夹持体法兰 |
|
2 |
DN100 |
|
3 |
3" |
|
4 |
4" |
|
|
C1 |
PN40(PN16 TO PN40)，C/C (a) |
夹持体压力等级及接触面 |
|
E1 |
PN250(PN16 TO PN250)，E/E (a) |
|
F1 |
PN160(PN16 TO PN160)，N/F (a) |
|
N1 |
PN160(PN16 TO PN160)，N/N (a) |
|
L1 |
PN250(PN16 TO PN250)，L/L (a) |
|
R1 |
ANSI Class 150 RF/RF (b) |
|
R2 |
ANSI Class 900 (300/600/900) RF/RF (b) |
|
R3 |
ANSI Class 1500 RF/RF (b) |
|
S1 |
ANSI Class 150 SF/SF (b) |
|
S2 |
ANSI Class 900 (300/600/900) SF/SF (b) |
|
S3 |
ANSI Class 1500 SF/SF (b) |
|
J1 |
ANSI Class 150 RJF/RJF (b) |
|
J2 |
ANSI Class 900 (300/600/900) RJF/RJF (b) |
|
J3 |
ANSI Class 1500 RJF/RJF (b) |
|
|
L |
左侧方向 |
夹持体安装方向(放大器至夹持体的方向) |
|
R |
右侧方向 |
|
|
B |
底部 |
底部 |
|
|
P1 |
不带电缆密封套 |
不带电缆密封套 |
|
|
H |
HART |
HART |
|
- |
|
|
0C4 |
ATEX本安，Zone0-IIC T4 (d) |
电气等级 |
|
0C6 |
ATEX本安，Zone0-IIC T6 (c)d) |
|
1C4 |
ATEX本安，Zone1-IIC T4 (d) |
|
1C6 |
ATEX本安，Zone1-IIC T6 (c) |
|
2C4 |
ATEX本安，Zone2-IIC T4 (c) |
|
2C6 |
ATEX本安，Zone2-IIC T6 (c) |
|
D0C |
ATEX防爆，Zone0-IIC T6 (d) |
|
D1C |
ATEX防爆，Zone1-IIC T6 |
|
NFM |
FM不易燃的 |
|
FDZ |
FM防爆 (c) |
|
CDZ |
CSA防爆 (c) |
|
FAA |
FM本安 |
|
CAA |
CSA本安 (c) |
|
ZZZ |
一般场合，无防爆电气等级 |
|
|
H |
外壳完全不锈钢，不带外部按钮 (f) |
任选项 |
|
R |
远程放大器安装组件 (e) |
|
B |
远程放大器安装组件 (e) |
|
|
F |
标牌 |
标牌 |
|
|
U |
按VbF对可燃液体防溢保护(适用D0C，0C4，0C6) |
国家认证 |
|
V |
按WHG环境污染防溢保护 |
|
|
注：a、适用于夹持体法兰尺寸1或2
b、适用于夹持体法兰尺寸3或4
c、待定的
d、不适用于夹持体压力等级＆接触面 编码L1,J1,J2,J3
e、不适用于电气等级FDZ,CDZ,0C6,D0C,D1C
f、适用于电气等级ZZZ,0C4,1C4,2C4,0C6,1C6,2C6,
D0C,D1C,FAA,NFM |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
244LD |
K |
S |
1 |
J1 |
R |
B |
P1 |
H |
FDZ |
H |
F |
U |
|
选型举例 |
|
244LD智能型浮筒液位（界位）变送器；碳钢1.0460（A 105）；316L 1.4435/
1.4404；DN80；ANSI Class 150 RJF/RJF；右侧方向；底部；不带电缆密封套；HART；FM防爆；外壳完全不锈钢，不带外部按钮；标牌；按VbF对可燃液体防溢保护(适用D0C，0C4，0C6) |
