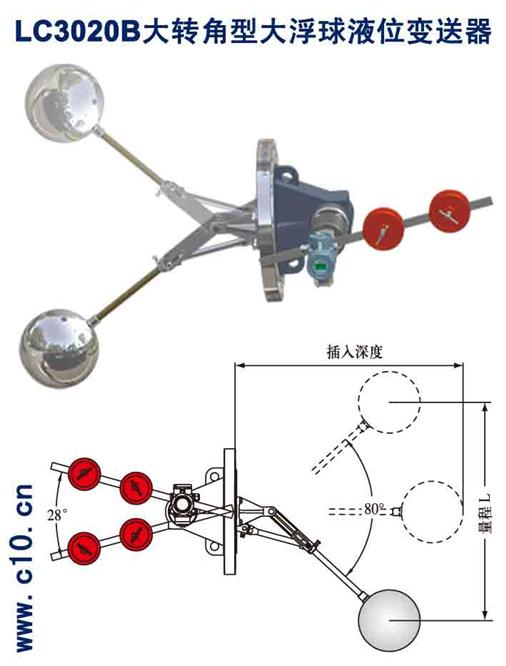

LC3020B智能型大转角大浮球液位变送器

◆ 型 号:LC3020B
◆ 参 数:大转角、、耐高温、可测粘稠脏污介质、

产品详细说明书查看

产品概述

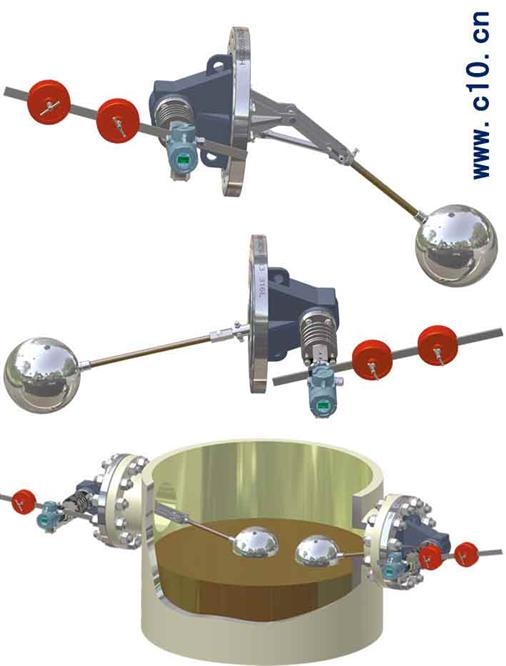

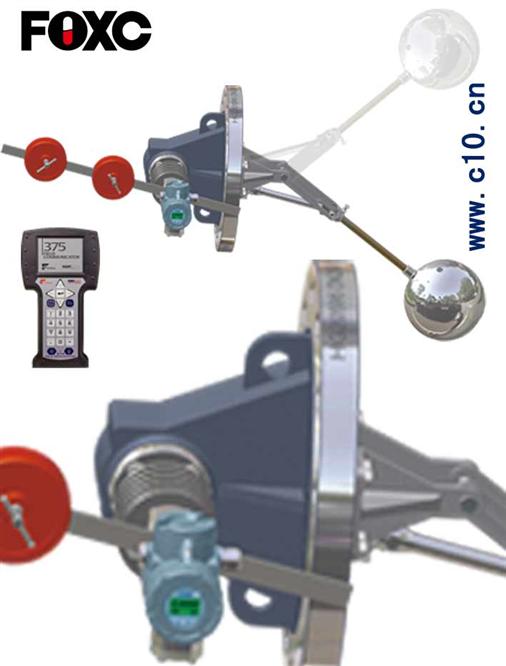

        LC3020系列电动浮球液位变送器是普通电动浮球液位变送器的更新换代产品,其变送器表头部分与测量机构成分离式,使隔爆等级提高,全智能+HART信号传送,测量更准确;LC3020系列电动浮球液位变送器直接安装在各种贮罐设备上。特别适用于炼油厂的热重油(温度≤500℃,压力≤4.0Mpa),粘稠脏污介质、沥青、含脂等油品以及易燃、易爆、有腐蚀性等介质的液位(界面)连续测量,可广泛用于石油、化工、冶金、医药等工业领域,是石油、化工、冶金、电力及轻工等工业部门生产过程控制中的理想物位仪表。


结构原理







产品选型

LC3020

智能型大浮球液位变送器

注册型号



A

小转角型

基本形式

B

大转角型

C

外浮球型



C

法兰碳钢20#(其余304

接液材质

P

304SS

L

316L



D

DN250 PN4.0 HG2050.5-97

压力等级 法兰规格

E

DN250 PN6.3 HG2050.5-98

F

300LB 5'' ANSI B16.5

G

按用户要求的法兰规格和标准



D

隔爆型 ExdIICT2T6

防爆类型

E

本安型 ExiaIICT2T6



2

 -40220

额定温度

3

 -40320

4

 -40420

5

 -40520



T

普通型,无散热片

选项

H

高温型,带散热片



测量范围(mm)



插入长度(mm)



密度(kg/m³)



LC3020

A

C

D

E

3

T

800

1200

850

选型举例

LC3020智能型大浮球液位变送器;小转角型;接液材质为法兰碳钢20#(其余304);安装法兰为DN250 PN4.0MPa,法兰标准为HG2050.5-97;本安型 ExiaIICT2T6;额定温度为-40320;普通型,无散热片;测量范围为800mm;插入长度为1200mm;介质密度为850kg/m3
