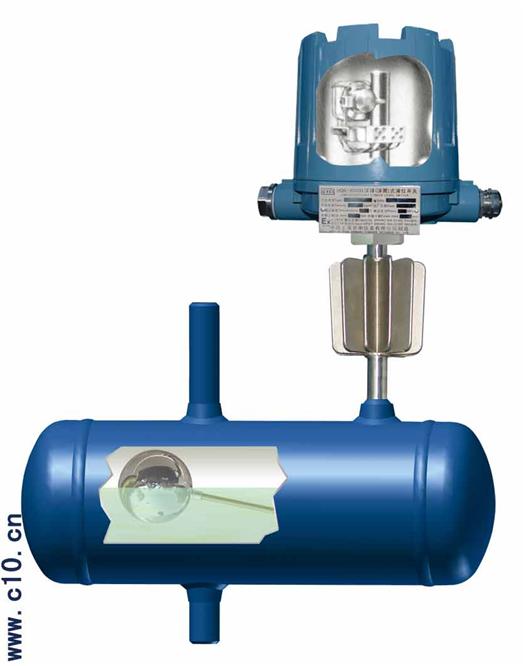

UQK-6000 系列浮球液位开关是基于阿基米德浮力原理工作，浮球（浮筒）随液位同步变化，使与浮球刚性连接的磁性轴套也作相应变化，进入磁场作用区间，通过磁耦合引起对应磁钢驱动开关吸合，发出开关通断信号。液位下降，磁钢在弹簧作用下释放，开关触点恢复常态，从而实现对液位控制、报警、故障联锁等功能。
产品选型
|
UQK6000 |
高温高压浮球液位开关 |
注册型号 |
|
|
|
热顶压力与温度 |
外筒材质 |
浮球材质 |
过程接口 |
|
|
13 |
12MPa时≤427℃ |
铬钼合金 |
316L/347 |
1"焊接接管 |
|
16 |
6.0MPa时≤538℃ |
铬钼合金 |
316L |
1"焊接接管 |
|
23 |
8.5MPa时≤427℃ |
304不锈钢 |
316L |
1"焊接接管 |
|
26 |
7.6MPa时≤427℃ |
304不锈钢 |
316L |
1"承插焊 |
|
33 |
20MPa时≤370℃ |
304不锈钢 |
316L |
11/2"承插焊 |
|
44 |
14MPa时≤200℃ |
316不锈钢 |
316L/347 |
11/2"承插焊 |
|
52 |
9.3MPa时≤399℃ |
CS |
316L/347 |
1"承插焊 |
|
66 |
用户指定参数 |
|
|
A/F |
2.5MPa/Class 150LB ANSI |
压力等级 |
|
B/G |
4.0MPa/Class 300LB ANSI |
|
C/H |
6.3MPa/Class 600LB ANSI |
|
D/I |
16.0MPa/Class 900LB ANSI |
|
E/J |
32.0MPa/Class 1500LB ANSI |
|
|
F |
三磁开关 2*SPDP 单刀双掷 |
触点方式 |
|
N |
三磁开关 DPDT 双刀双掷 |
|
|
-□□□□ |
介质密度
kg/m3 |
|
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UQK6000 |
33 |
F |
N |
980 |
|
选型举例 |
|
UQK6000高温高压浮球液位开关；额定压力与温度为20MPa时≤370℃，外筒材质为304不锈钢，浮球材质为316L，过程接口为11/2"承插焊；Class 150LB ANSI；三磁开关 DPDT双刀双掷；介质密度为980kg/m3 |
