智能磁致伸缩液位变送器

◆ 型 号:AT100A
◆ 参 数:AT100A、法兰顶装型,标准刚性探杆、精度极高、稳定性亦高、支持HART通讯、可双浮子双液位(界位)双独立输出

产品详细说明书查看

产品概述

        AT100 系列防爆型智能磁致伸缩液位变送器是美国福克斯(FOX)仪表有限公司近几年研发的产品,是一种高精度的液位连续测量仪表,它采用磁致伸缩原理,实时检测液面、界面高度,测量精度高,响应时间快,可靠性好。具有多种安装方式、便捷多样的调试方式、极高的性价比等多种优点。
        AT100 变送器将容器内介质液位的变化转变为4~20mA 二线制标准信号输出,同时具备HART 通信协议,可满足各种工业现场需求。产品广泛适用于石油、化工、食品、制药等各领域。

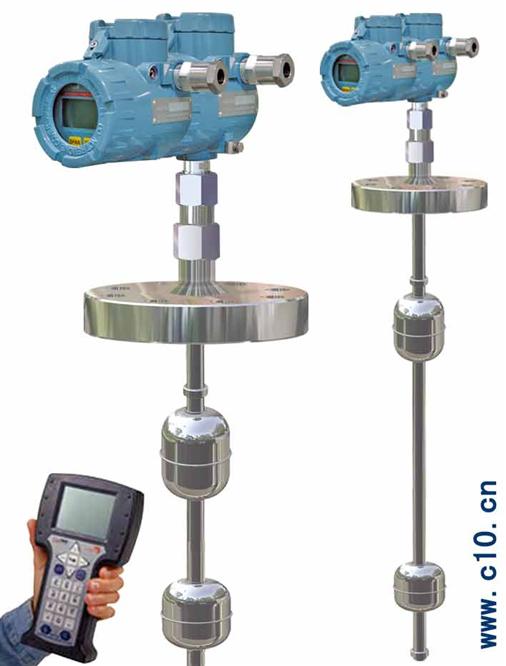

        AT100A 型磁致伸缩液位变送器带有磁性浮球,可安装于容器顶部进行高精度液位测量。



结构原理

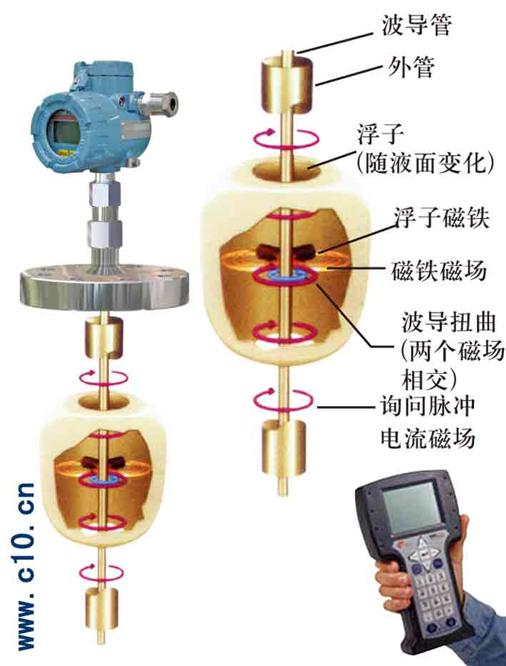

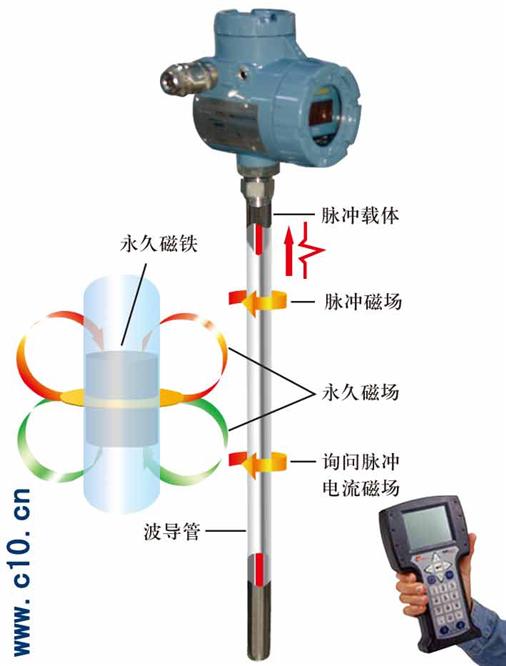

        AT 系列磁致伸缩变送器是将磁子系统耦合过来的液位信号,以间隔1.5μs 发送的脉冲,精确地测量液位计中磁浮子的位置。这个脉冲产生的磁场沿波导管向下传导。当磁浮子的磁场和脉冲电流磁场相遇时,产生“返回”脉冲(又叫“波导扭曲脉冲”)。敏感元件探测到这个“返回”脉冲。根据电流脉冲与“返回”脉冲之间的时间,通过单片机计算出浮子的位置,确定被测液位或界位。
        AT 系列产品适用于对测量精度要求高的场合,也适用于高温型磁翻柱液位计的远传变送,变送器输出二线制、三线制4~20mA DC 信号,兼容HART 通讯协议。
        一台产品可以通过两个磁浮子,同时测量罐内的液位和界位,并在两个独立的接线盒内分别输出两组独立的4~20mA 液位和界位信号。

产品选型

AT100

智能磁致伸缩液位变送器

注册型号



B

316L(标准)

接液材料

H

哈氏合金c-276

F

316LPTFE

R

304SS

T

钛材

Z

锆才



A

法兰顶装,标准刚性探杆

过程连接和产品形式

B

侧侧法兰安装,配外浮筒型

C

外浮筒侧面捆绑型(刚性单杆)

D

法兰顶装不锈钢柔性探杆型



0

单路输出 测量一个液位,无HART协议

测量信号输出及形式

1

单路输出 测量一个界位,无HART协议

2

单路输出 测量一个液位,HART协议

3

单路输出 测量一个界位,HART协议

4

双路隔离输出 同时测量一个液位和一个界位,HART协议

5

双路隔离输出 同时测量一个液位和一个温度,HART协议

6

双路隔离输出 同时测量一个界位和一个温度,HART协议

7

三路隔离输出 同时测量一个液位、一个界位、一个温度,HART协议

8

四路隔离输出 同时测量一个液位、一个界位、两个温度,HART协议



0

无压力等级(侧面捆绑型)

压力等级

1

PN 2.5Mpa

2

PN 4.0Mpa

3

PN 6.4Mpa

4

PN 11.0Mpa

5

PN 16.0Mpa

6

PN 25Mpa

7

PN 40Mpa

8

Class 150LB ANSI

9

Class 300LB ANSI

10

Class 400LB ANSI

11

Class 600LB ANSI

12

Class 900LB ANSI

13

Class 1500LB ANSI

14

Class 2500LB ANSI



1

DN203/4''

公称通径

2

DN251''

3

DN4011/2''

4

DN502''

5

DN652.5''

6

DN803''

7

DN1004''

8

DN1255''

9

DN1506''



A

 -196121

额定温度

B

 -45121

C

 -45232

D

 -45427



O

普通型

防爆认证

D

隔爆型 ExdIICT2T6

E

本安型 ExiaIICT2T6



介质密度1kg/m³)



介质密度2kg/m³)



测量范围(mm)



安装高度(mm)



AT100

B

A

2

2

4

B

D

1000



2000

2300

选型举例

AT100智能磁致伸缩液位变送器;接液材质为316L(标准);法兰顶装,标准刚性探杆;单路输出 测量一个液位,HART协议;压力等级为PN 4.0Mpa;公称通径为DN502");额定温度为-45121;隔爆型 ExdIICT2T6;介质密度为1000kg/m3;测量范围为2000mm;安装高度为2300mm
