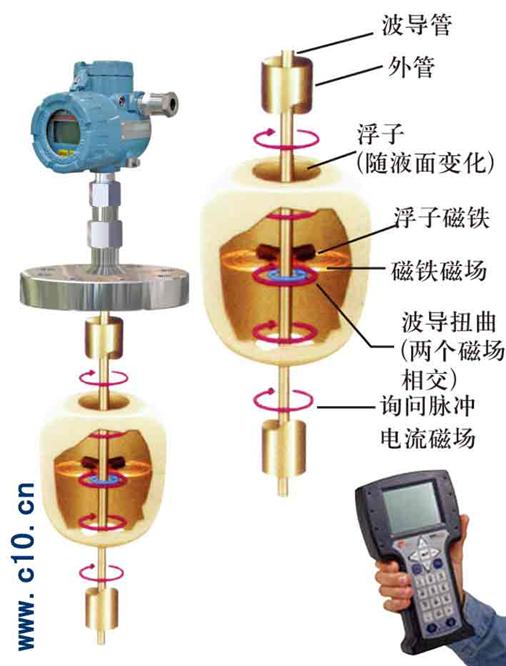

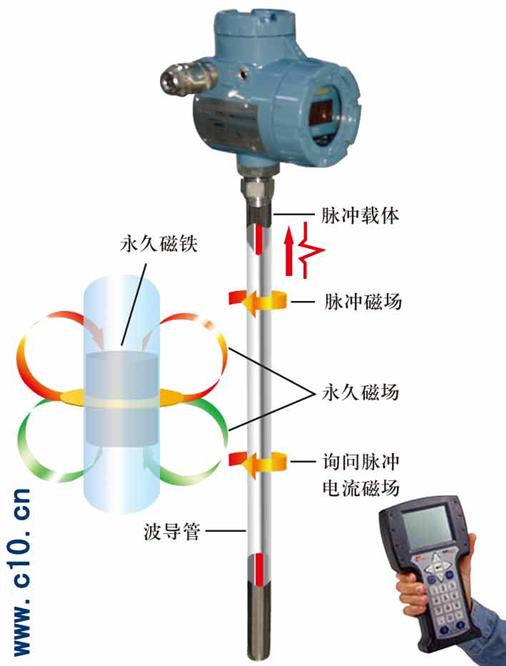

AT 系列磁致伸缩变送器是将磁子系统耦合过来的液位信号，以间隔1.5μs 发送的脉冲，精确地测量液位计中磁浮子的位置。这个脉冲产生的磁场沿波导管向下传导。当磁浮子的磁场
和脉冲电流磁场相遇时，产生“返回”脉冲(又叫“波导扭曲脉冲”)。敏感元件探测到这个“返回”脉冲。根据电流脉冲与“返回”脉冲之间的时间，通过单片机计算出浮子的位置，确定被测液位或界位。

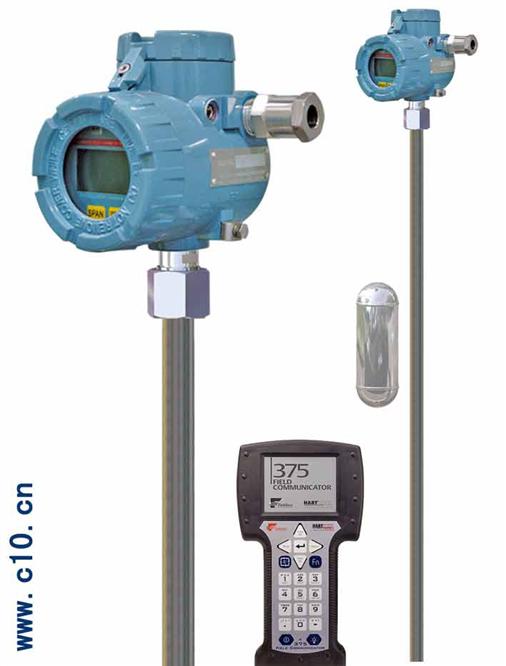

AT 系列产品适用于对测量精度要求高的场合，也适用于高温型磁翻柱液位计的远传变送，变送器输出二线制、三线制4～20mA DC 信号，兼容HART 通讯协议。

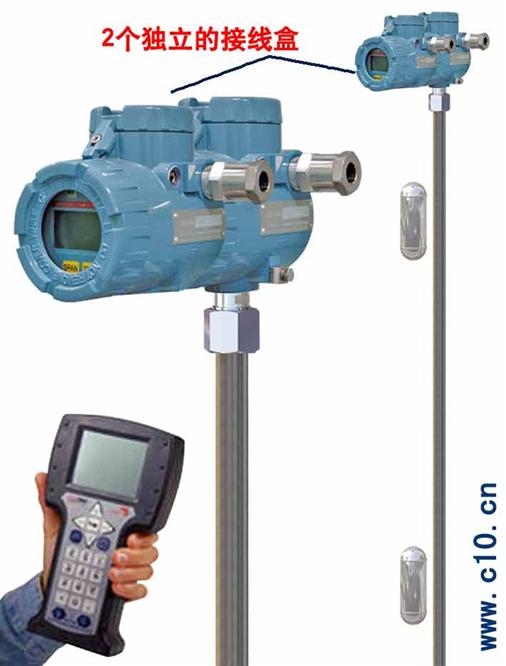

一台产品可以通过两个磁浮子，同时测量罐内的液位和界位，并在两个独立的接线盒内分别输出两组独立的4～20mA 液位和界位信号。
产品选型
|
AT100 |
智能磁致伸缩液位变送器 |
注册型号 |
|
|
B |
316L（标准） |
接液材料 |
|
H |
哈氏合金c-276 |
|
F |
316L覆PTFE |
|
R |
304SS |
|
T |
钛材 |
|
Z |
锆才 |
|
|
A |
法兰顶装，标准刚性探杆 |
过程连接和产品形式 |
|
B |
侧侧法兰安装，配外浮筒型 |
|
C |
外浮筒侧面捆绑型（刚性单杆） |
|
D |
法兰顶装不锈钢柔性探杆型 |
|
|
0 |
单路输出 测量一个液位，无HART协议 |
测量信号输出及形式 |
|
1 |
单路输出 测量一个界位，无HART协议 |
|
2 |
单路输出 测量一个液位，HART协议 |
|
3 |
单路输出 测量一个界位，HART协议 |
|
4 |
双路隔离输出 同时测量一个液位和一个界位，HART协议 |
|
5 |
双路隔离输出 同时测量一个液位和一个温度，HART协议 |
|
6 |
双路隔离输出 同时测量一个界位和一个温度，HART协议 |
|
7 |
三路隔离输出 同时测量一个液位、一个界位、一个温度，HART协议 |
|
8 |
四路隔离输出 同时测量一个液位、一个界位、两个温度，HART协议 |
|
|
0 |
无压力等级（侧面捆绑型） |
压力等级 |
|
1 |
PN 2.5Mpa |
|
2 |
PN 4.0Mpa |
|
3 |
PN 6.4Mpa |
|
4 |
PN 11.0Mpa |
|
5 |
PN 16.0Mpa |
|
6 |
PN 25Mpa |
|
7 |
PN 40Mpa |
|
8 |
Class 150LB ANSI |
|
9 |
Class 300LB ANSI |
|
10 |
Class 400LB ANSI |
|
11 |
Class 600LB ANSI |
|
12 |
Class 900LB ANSI |
|
13 |
Class 1500LB ANSI |
|
14 |
Class 2500LB ANSI |
|
|
1 |
DN20（3/4''） |
公称通径 |
|
2 |
DN25（1''） |
|
3 |
DN40（11/2''） |
|
4 |
DN50（2''） |
|
5 |
DN65（2.5''） |
|
6 |
DN80（3''） |
|
7 |
DN100（4''） |
|
8 |
DN125（5''） |
|
9 |
DN150（6''） |
|
|
A |
-196℃～121℃ |
额定温度 |
|
B |
-45℃～121℃ |
|
C |
-45℃～232℃ |
|
D |
-45℃～427℃ |
|
|
O |
普通型 |
防爆认证 |
|
D |
隔爆型 ExdIICT2～T6 |
|
E |
本安型 ExiaIICT2～T6 |
|
|
□ |
介质密度1（kg/m³） |
|
|
□ |
介质密度2（kg/m³） |
|
|
□ |
测量范围(mm) |
|
|
□ |
安装高度(mm) |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
AT100 |
B |
A |
2 |
2 |
4 |
B |
D |
1000 |
|
2000 |
2300 |
选型举例 |
|
AT100智能磁致伸缩液位变送器；接液材质为316L（标准）；法兰顶装，标准刚性探杆；单路输出 测量一个液位，HART协议；压力等级为PN 4.0Mpa；公称通径为DN50（2"）；额定温度为-45℃～121℃；隔爆型 ExdIICT2～T6；介质密度为1000kg/m3；测量范围为2000mm；安装高度为2300mm |
