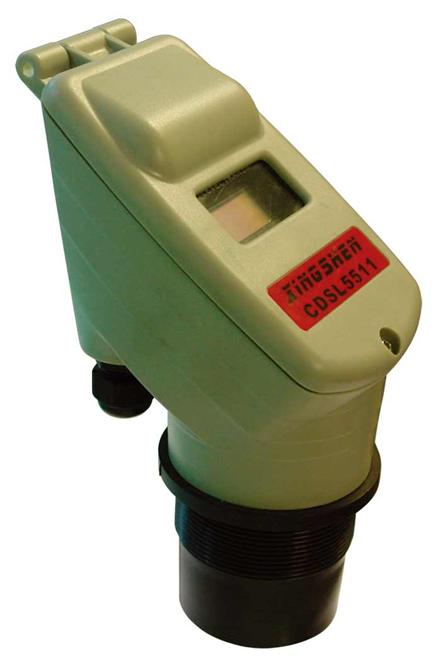

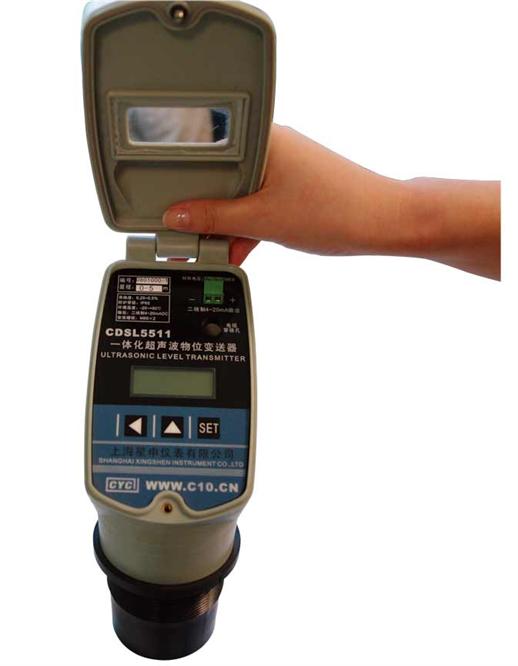

◆ 型 号：CDSL5511
◆ 参 数：超声波回波处理技术、使用简便、性能稳定可靠、不接触液体、测量范围大、不适合有蒸汽和有泡沫的场合

产品详细说明书查看

产品概述

        CDSL系列一体化超声波物位计是根据超声波测距技术研发而成。广泛适用于化工、电力、冶金、轻工、水处理等工业或民用部门的各种液位、料位测量。

结构原理

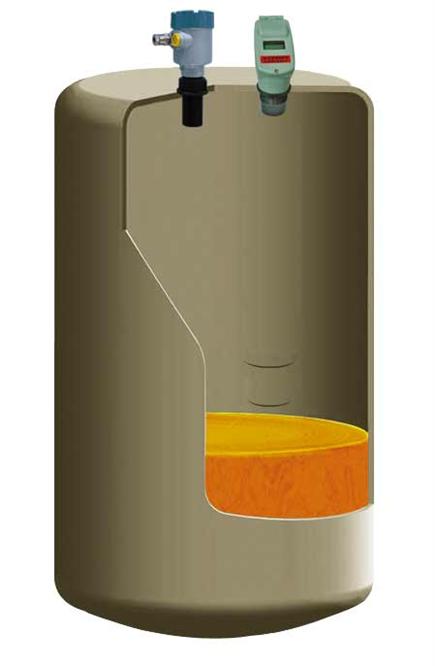

        超声波物位计的工作原理是由换能器(探头)发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2。
        由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。产品输出两线制或三线制：4~20mA输出 HART通迅。

产品选型

CDSL5511	一体化超声波物位仪					注册型号
	A	二线制4～20mA   0～3m				输出形式及量程
	B	二线制4～20mA   0～5m
	C	二线制4～20mA   0～8m
	D	二线制4～20mA   0～10m
	E	四线制4～20mA   0～15m
	F	四线制4～20mA   0～20m
		Y	测量液体			测量介质
		W	测量固体
			N	标准产品		防腐要求及防爆选项
			F	防腐性（PTFE）
			E	本质安全性
			H	带HART通信协议
				0	无开关量输出	产品类别
				1	一组开关量输出
				2	二组开关量输出
					-□□□□	测量范围（mm）
↓	↓	↓	↓	↓	↓	↓
CDSL5511	A	Y	F	2	3000	选型举例
CDSL5511一体化超声波物位计；二线制4～20mA 0～3m；测量液体；防腐型（PTFE)；二组开关量输出；测量范围是3000mm
