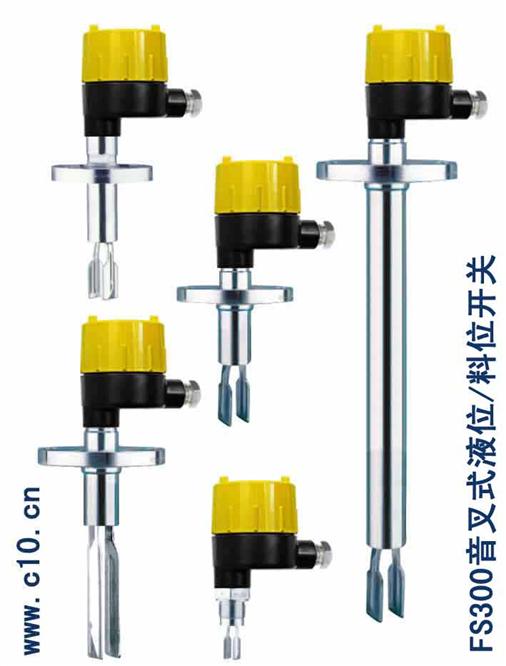

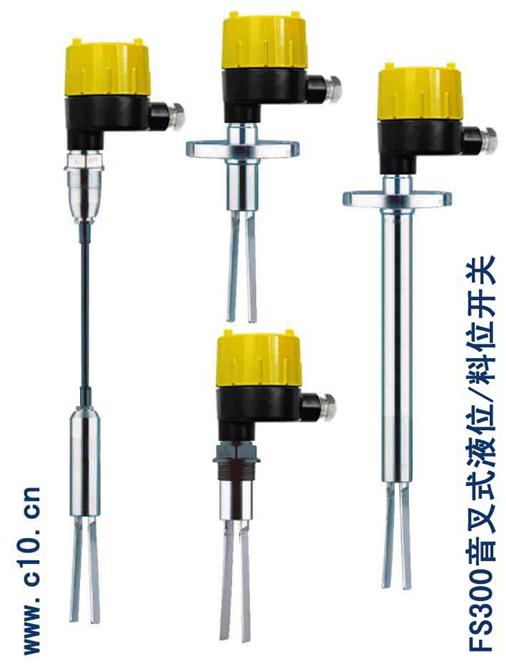

音叉式液位/料位开关

◆ 型 号:FS300
◆ 参 数:FS300、电子浮子、液位和料位控制、不受结垢、搅动、气泡、泡沫影响、不需要调校

产品详细说明书查看

产品概述

        SG型音叉式液位限位开关是一种新型的液位限位开关。音叉由晶体激励产生振动,当音叉被液体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。
        音叉式液位限位开关又被称作“电气浮子”,凡使用浮球限位开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球液位开关的场合均可使用“音叉式物位开关”。由于音叉物位限位开关无活动部件,因此无需维护和调整,是浮球限位开关的升级换代产品。



结构原理

        FS300系列音叉式液位/料位开关是一种新型的物位开关。音叉由晶体激励产生振动,当音叉被物料浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。

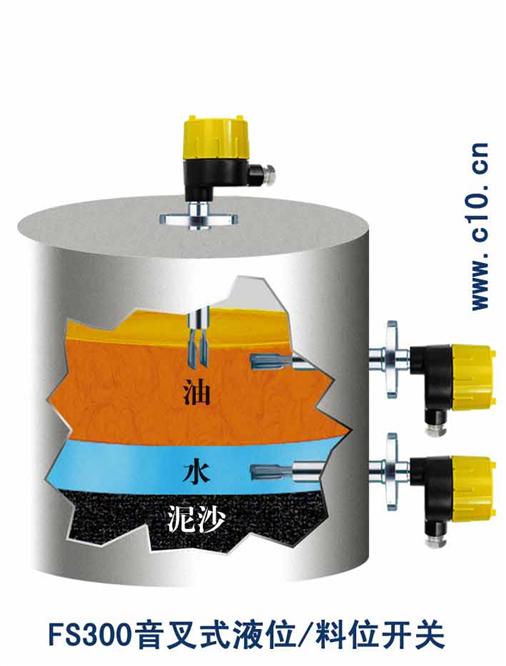

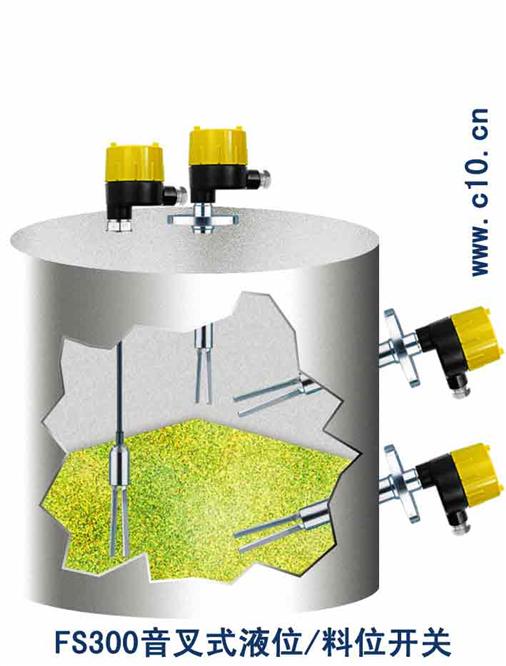

        音叉式液位/料位开关又被称作“电子浮子”凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉式物位开关”由于音叉物位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。音叉式物位开关广泛应用于石化、轻工、食品、水处理等行业,对物位进行上/下限位报警及控制。

产品选型

FS300

音叉式液位/料位开关

注册型号



A

液体开关

使用介质

B

料位开关



1

管螺纹安装

安装形式

2

法兰安装



D

工作电源24VDC继电器DPDT输出

输出信号

A

工作电源220VAC继电器DPDT输出



D

隔爆型 ExdIIBT4

防爆认证

E

本安型 ExiaIIBT4



□□□

安装长度(mm)



FS300

A

1

A

D

150

选型举例

FS300音叉式液位开关;测量介质为航空煤油;安装方式为1"NPT管螺纹安装;工作电源为220VAC,继电器DPDT输出;隔爆型  ExdIIBT4;安装长度为150mm
