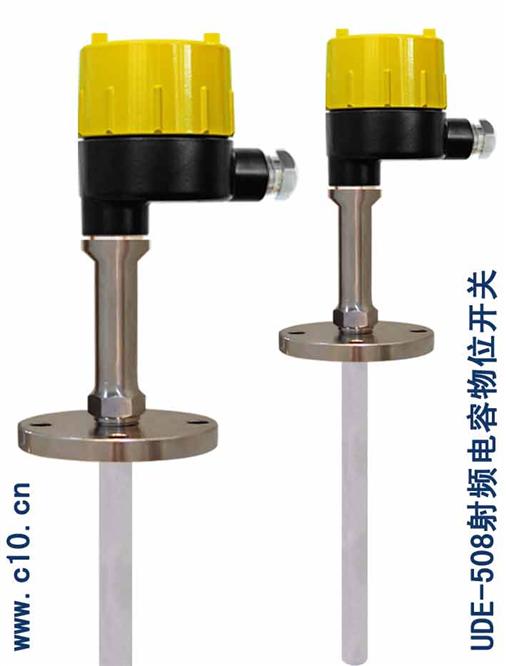

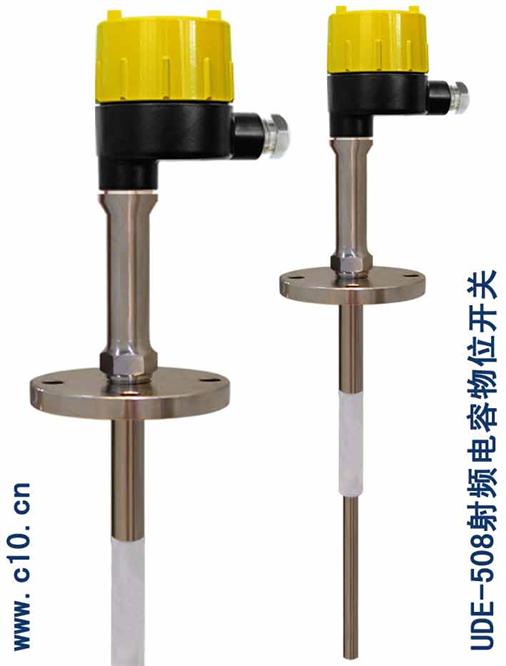

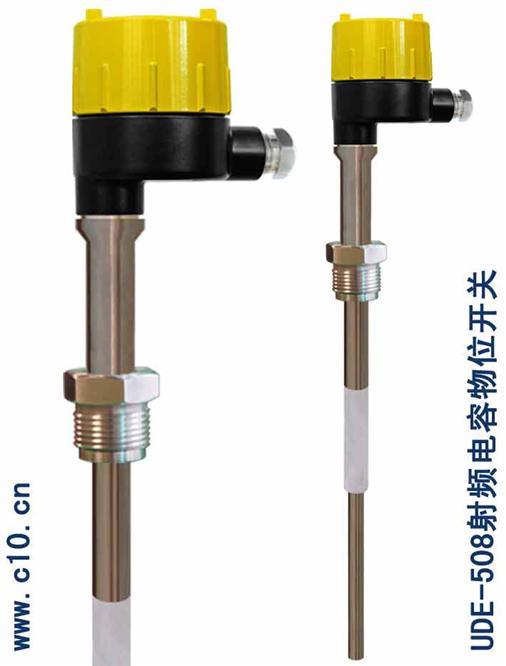

射频电容物位开关

◆ 型 号:UDE-508
◆ 参 数:UDE-508、数字标定技术、动作可靠、抗冲击耐腐蚀、不适合粘度高的介质、电极怕挂料

产品详细说明书查看

产品概述

        UDE-508系列射频电容物位开关是一种智能化的物位仪表。产品采用了射频电容测量技术和数字标定技术,解决了长期以来电容式物位开关在使用中温漂大、不易标定的两大难题。特别是“数字标定技术”这一创新设计,给用户的使用带来极大方便。它将进一步促进电容式物位开关更广泛地应用于各行各业。
        该产品操作简单,只需按设定按键就可以设定上限或下限;控制方式灵活,用户可自行选择常开或常闭触点。能克服探棒上粘附层及物料喷溅对测量的影响。在这些场合,电容开关均不会产生误动作。由于检测部位无可动器件,抗冲击,探棒绝缘采用PTFE,能耐温耐压、耐腐蚀、不易粘附。


结构原理

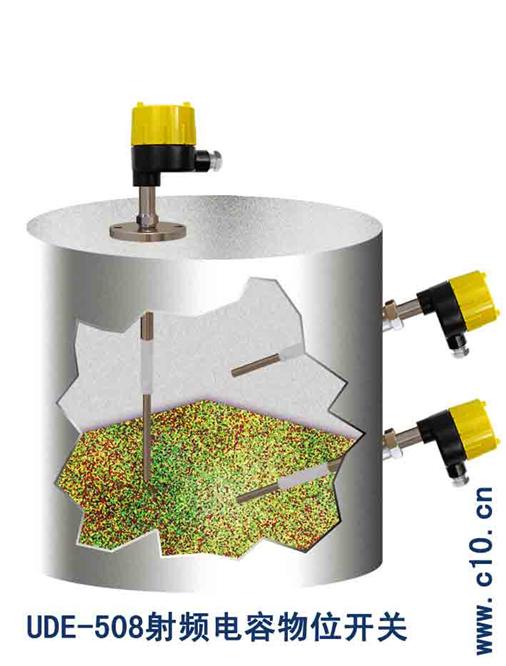

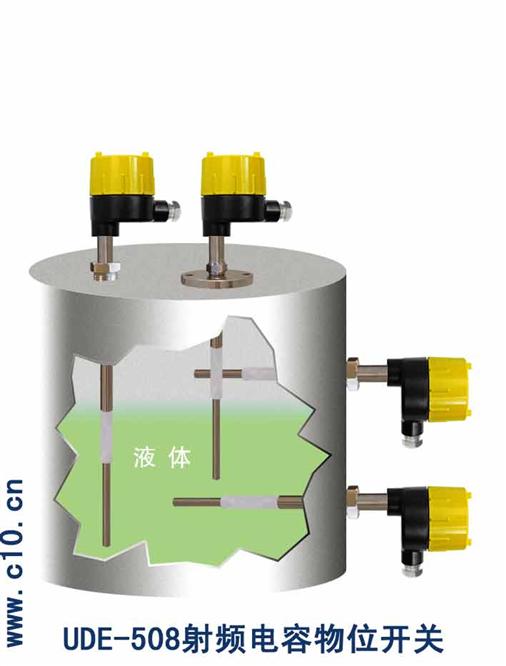

        传感器探棒安装于容器顶部或容器的侧壁上,探棒与器壁之间形成一个电容器。空时介质为空气,当液位或物料上升至埋没探棒时,探棒与容器壁间的介电常数改变,电容量增加。电子电路把这个电容量的增加检测出来并输出一个开关量用于报警或控制。

产品选型

UDE-508

智能射频电容物位开关

注册型号



C

110VAC DPDT继电器触点输出

供电方式及开关输出

F

220VAC DPDT继电器触点输出

H

24VDC  DPDT继电器触点输出



1

标准型:用于液体、轻浆体、颗粒,材质:316SSPTFE

120/1.5Mpa  80/3.0Mpa

碳棒型式、额定温度、及压力

7

耐腐型:用于液体、轻浆体、颗粒,材质:PTFE

120/1.5Mpa



F20

DN20法兰连接

过程连接

F25

DN25法兰连接

F40

DN40法兰连接

F50

DN50法兰连接

F11

M27×2螺纹连接

F12

G1''螺纹连接

F13

G11/2''螺纹连接

F14

1''NPT

F15

11/2''NPT

S

特殊要求



O

无防爆要求

安全等级

D

隔爆型 ExdIIBT4

E

本安型 ExiaIICT4T6



探棒长度

有效工作长度(mm





UDE-508

F

1

F25

D

600



选型举例

UDE-508智能射频电容物位开关;工作电源为220VACDPDT继电器触点输出;标准型;DN25法兰连接;隔爆型ExdIIBT4;探棒长度为600mm
