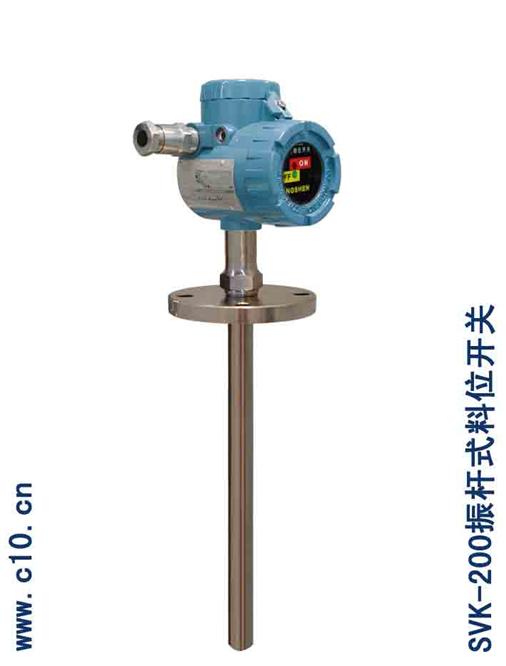

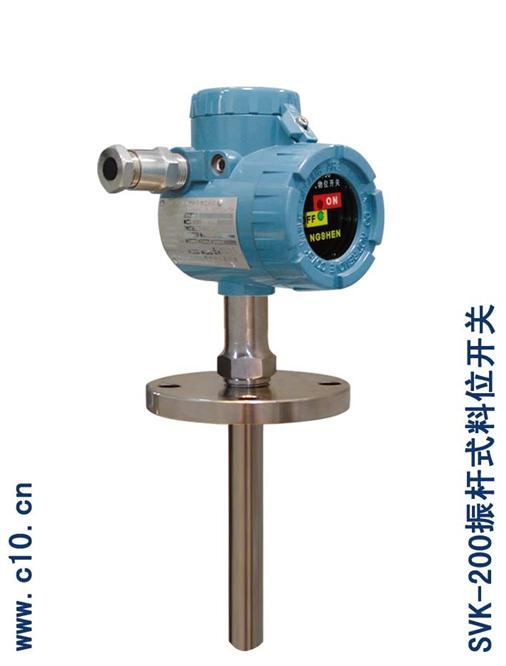

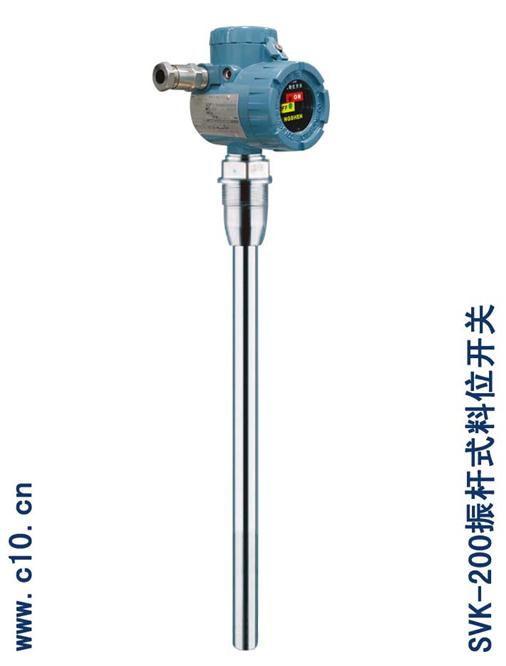

◆ 型 号：SVK-200
◆ 参 数：SVK-200、不需校准、使用简单、坚固耐用、可自振除感应棒上的堆料

产品详细说明书查看

产品概述

        SVK-200系列振杆式物位开关利用压电元件使振杆产生振动，再将振动力传到外部金属管，料位接触金属管时，振杆将停止振动并送出一接点信号。
        本产品依靠被测物包覆于探棒时所产生的阻尼作用而使探棒停止共振，并且输出一开关信号，因此内部并无信号放大电路，可免除因物料性质改变面必须时常调整灵敏度的困扰。

结构原理

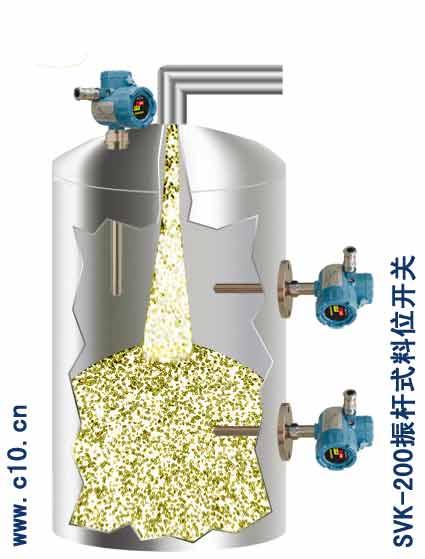

        振杆式物位控制器由振动杆组件和电子线路组件组成。仪表运用音叉的“共振”原理，振动杆和内置的振动棒构成280Hz振频的“音叉”共振探头，在压电元件的驱动下，发生振动。当探头触及被测物料时，振动幅度急剧减小，由此转化为电子信号，使继电器进行开关动作。

产品选型

SVK200	振杆式料位开关						注册型号
	C	110VAC继电触点输出					供电方式及开关输出
	F	220VAC继电触点输出
	H	24VDC机电触点输出
		F20	DN20法兰连接				过程安装
		F25	DN25法兰连接
		F40	DN40法兰连接
		F50	DN50法兰连接
		S11	M27×2螺纹连接
		S12	G1''螺纹连接
		S13	G1/2''螺纹连接
		S14	1''NPT
		S15	11/2''NPT
		S	特殊要求
			O	无防爆要求			防爆认证
			D	隔爆型 ExdIICT4～T6
			E	本安型 ExiaIICT1～T6
				S	304SS		材质
				L	316L
				B	304SS 法兰：CS
					S	标准型（190mm）	基本类型
					□	加长型（填写实际探棒长度）
↓	↓	↓	↓	↓	↓
SVK200	F	F25	D	L	200		选型举例
SVK200振杆式料位开关；220VAC继电触电输出；DN25法兰连接；隔爆型 ExdIICT4～T6；316L材质；加长型，探棒长度为200mm
