◆ 型 号：FTD
◆ 参 数：FTD、管锥螺纹式、可测量液体、气体、水蒸气、可在高温高压工况下测量、可干式标定
产品概述

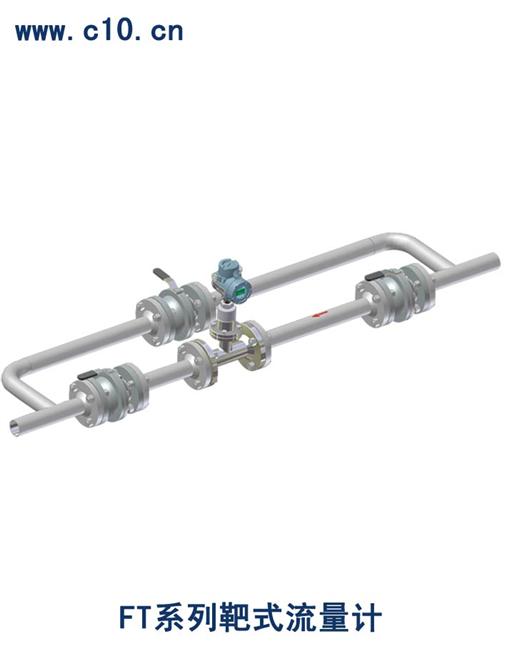

FT靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其特点，结合传感器新技术和单片机新技术而研制开发的全新力感应靶式流量计，它既有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、搞杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等领域。
结构原理
产品选型
|
FT系列 |
靶式流量计 |
注册型号 |
|
|
A |
法兰管道式 |
安装方式 |
|
B |
夹装式（对夹式） |
|
C |
插入式 |
|
D |
管锥螺纹式 |
|
E |
在线可拆装式 |
|
|
15 |
20 |
25 |
40 |
|
|
|
公称通径（DN） |
|
50 |
65 |
80 |
100 |
|
|
|
|
125 |
150 |
200 |
250 |
|
|
|
|
300 |
350 |
400 |
500 |
|
|
|
|
600 |
700 |
800 |
900 |
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
4A |
1.6MPa Class 150LB ANSI |
压力等级 |
|
5A |
2.5MPa Class 200LB ANSI |
|
6A |
4.0MPa Class 250LB ANSI |
|
7A |
6.3MPa Class 300LB ANSI |
|
8A |
10.0MPa Class 600LB ANSI |
|
9A |
16.0MPa Class 900LB ANSI |
|
|
C |
-20℃＜T≤70℃ |
介质温度（T) |
|
G |
70℃＜T≤200℃ |
|
H |
200℃＜T≤450℃ |
|
|
C |
碳钢20# |
接液材质 |
|
P |
304SS |
|
L |
316L |
|
N |
其他特殊 |
|
|
O |
普通型IP68 |
防爆认证 |
|
D |
隔爆型 ExdIICT2～T6 |
|
E |
本安型 ExiaIICT2～T6 |
|
|
H |
HART通讯 |
选配项 |
|
F |
FF现场总线 |
|
K |
带压力补偿 |
|
W |
带温度补偿 |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
FT |
A |
100 |
6A |
C |
P |
E |
H |
|
选型举例 |
|
FT系列靶式流量计；法兰管道式；公称通径为DN100；压力等级为4.0MPa Class 250LB ANSI；介质温度为60℃；接液材质为304SS；本安型 ExiaIICT2～T6；HART通讯 |
|
