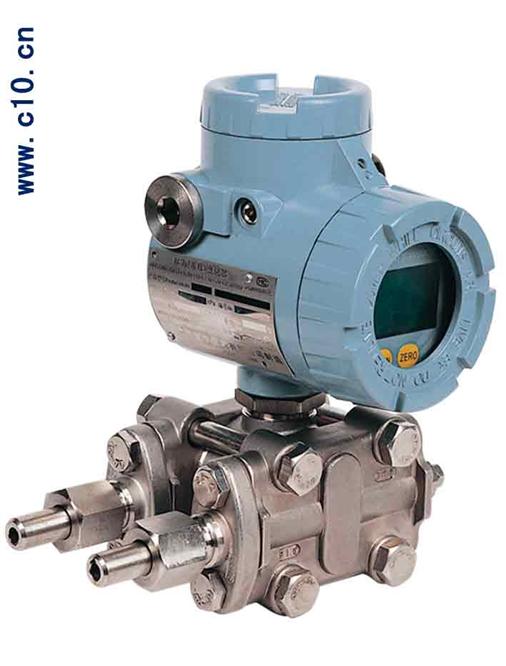

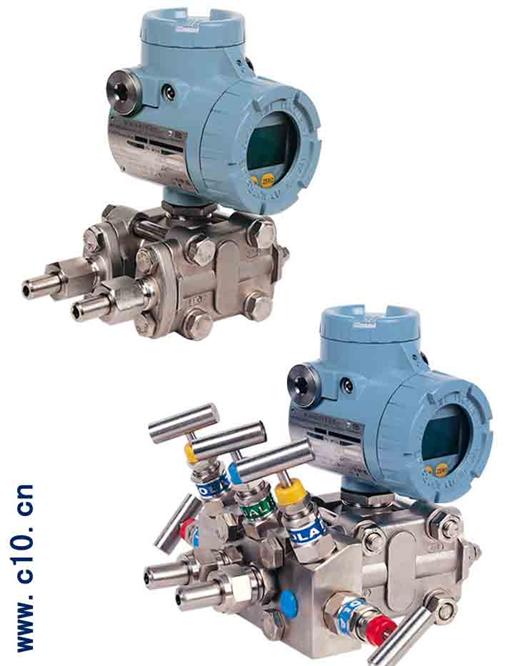

◆ 型 号：IGP20
◆ 参 数：双法兰差压变送器、精确度高、性能稳定、全隔离、抗干扰能力超强
产品概述
IGP20系列压力(差压)变送器有多种形式,能精确、可靠地测量表压力、绝对压力、差压或液位等,变送器输出二线制4～20mA DC的标准信号外，还可通过HART（Highway Addressable Remote Transducer）协议或FF（FOUNDATION Fieldbus）现场总线提供数字信号输出，以方便地用软件进行远端组态和监控。
所有变送器均具有现场数字显示，直观地指示测量压力。智能型产品的LCD多段显示器可同时显示测量压力、变送器输出电流或量程百分比，并以棒图形式显示测量值的百分度，当变送器出现故障时，LCD指示器将显示报警信息。
变送器可方便地进行重新标定，智能型变送器带有现场按键，配合LCD参数指示，也可方便地进行现场组态或调试。产品采用标准模块化设计，具有相同的上部结构，可以方便地进行更换或升级。传感器提供可选的多样材质，以满足不同的现场工况需求。
当变送器需要同过程保持隔离状态时,可配接远传或直接安装的压力隔离膜盒。膜盒密封隔离系统适用于腐蚀性、粘稠性、高温、有毒性、有卫生要求或容易积聚和凝结的过程流体。
产品适用于液体、气体和蒸汽介质的测量，广泛应用于石油化工、电站、冶金、制药、食品、舰船及其它所有工业场合。
结构原理
IGP20系列为智能型压力（差压）变送器，工作时被测介质的压力通过隔离膜片和灌充液传递到测量膜片的两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器。在无压力或两侧压力均等时，测量膜片处于中间位置，两个电容器的电容量相等。当两侧压力不一致时，测量膜片产生位移，传感膜片的最大位移量为0.004英寸（0.10毫米），且位移量与压力成正比。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化。两侧的电容极板检测传感膜片的位置，传感膜片和电容极板之间的电容差值被转换成4～20mA DC二线制电流信号。还可提供HART协议或FF现场总线提供数字信号输出！
采用智能电子部件,微处理器控制A/D和D/A转换，同时实现自诊断及数字通讯。如果变送器检测出故障，则输出由用户可选择22.8mA或3.6 mA,并且任何的HART的上位机设备均能显示该变送器的信息。变送器工作时采集的压力值被微处理器所处理，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成对传感器的线性化、量程、阻尼时间以及其它的功能设置，EEPROM存储所有的组态、特征化及数字微调的参数，存储器为非易失性的，因此即使断电，所存储的数据仍能完好保持，以随时实现智能的通讯。
产品选型
|
IGP/IAP/IDP20 |
压力（差压）变送器 |
注册型号 |
|
|
IGP20 |
智能型表压变送器 |
产品类型 |
|
TAP20 |
智能型绝压变送器 |
|
IDP20 |
智能型差压变送器 |
|
|
无 |
基本型不带压力隔离膜盒 |
结构形式 |
|
LT |
法兰液位型 |
|
CT |
卫生液位型 |
|
PS |
扁平法兰远传型 |
|
ES |
插入法兰远传型 |
|
CR |
卫生式远传型 |
|
AR |
螺纹式远传型 |
|
|
T |
二线制 4～20mA+HART |
输出类型 |
|
F |
FF总线输出 |
|
|
|
过程连接材料 |
传感器材料 |
填充剂 |
本体结构材料 |
|
22 |
316L |
316L |
硅油 |
|
23 |
316L |
316L |
氟油 |
|
24 |
316L |
Monel |
硅油 |
|
25 |
316L |
Monel |
氟油 |
|
26 |
316L |
Hastelloy C |
硅油 |
|
27 |
316L |
Hastelloy C |
氟油 |
|
36 |
Hastelloy C |
Hastelloy C |
硅油 |
|
37 |
Hastelloy C |
Hastelloy C |
氟油 |
|
44 |
Monel |
Monel |
硅油 |
|
45 |
Monel |
Monel |
氟油 |
|
|
2 |
0-0.1～1KPa |
量程范围 |
|
3 |
0-1～6KPa |
|
4 |
0-6～40KPa |
|
5 |
0-40～250KPa |
|
6 |
0-0.016～1KPa |
|
7 |
0-0.4～2.5KPa |
|
8 |
0-1.6～10KPa |
|
9 |
0-4～25KPa |
|
0 |
0-6～40KPa |
|
|
001 |
1/4NPT内螺纹 |
高端过程连接（基本型） |
|
002 |
1/2NPT内螺纹 |
|
003 |
M20×1.5外螺纹 |
|
004 |
1/2NPT锥管内螺纹带Φ13 焊接引压管接头 |
|
005 |
M20×1.5外螺纹 带后部焊接引压管 |
|
006 |
其它 |
|
代码 |
过程连接尺寸（内螺纹） |
膜片材质 |
高端过程连接（AR型） |
|
1S0 |
1/4''NPT |
316L |
|
1C0 |
1/4''NPT |
Hastelloy C |
|
1T0 |
1/4''NPT |
Tantalum |
|
2S0 |
1/2''NPT |
316L |
|
2C0 |
1/2''NPT |
Hastelloy C |
|
2T0 |
1/2''NPT |
Tantalum |
|
3S0 |
3/4''NPT |
316L |
|
3C0 |
3/4''NPT |
Hastelloy C |
|
3T0 |
3/4''NPT |
Tantalum |
|
4S0 |
1''NPT |
316L |
|
4C0 |
1''NPT |
Hastelloy C |
|
4T0 |
1''NPT |
Tantalum |
|
5S0 |
1-1/2'NPT |
316L |
|
5C0 |
1-1/2'NPT |
Hastelloy C |
|
5T0 |
1-1/2'NPT |
Tantalum |
|
|
法兰尺寸 |
膜片材质 |
凸头长度 |
高端过程连接（LT、CT、PS、ES、CR型） |
|
1S0 |
1''（DN25） |
316L |
平头 |
|
1C0 |
1''（DN25） |
Hastelloy C |
平头 |
|
1T0 |
1''（DN25） |
Tantalum |
平头 |
|
2S0 |
2''（DN50） |
316L |
平头 |
|
2C0 |
2''（DN50） |
Hastelloy C |
平头 |
|
2T0 |
2''（DN50） |
Tantalum |
平头 |
|
3S0 |
3''（DN80） |
316L |
平头 |
|
3C0 |
3''（DN80） |
Hastelloy C |
平头 |
|
3T0 |
3''（DN80） |
Tantalum |
平头 |
|
4S0 |
4''（DN100） |
316L |
平头 |
|
4C0 |
4''（DN100） |
Hastelloy C |
平头 |
|
4T0 |
4''（DN100） |
Tantalum |
平头 |
|
2S2 |
2''（DN50） |
316L |
2'' |
|
2C2 |
2''（DN50） |
Hastelloy C |
2'' |
|
2S4 |
2''（DN50） |
Tantalum |
4'' |
|
2C4 |
2''（DN50） |
316L |
4'' |
|
2S6 |
2''（DN50） |
Hastelloy C |
6'' |
|
2C6 |
2''（DN50） |
Tantalum |
6'' |
|
3S2 |
3''（DN80） |
316L |
2'' |
|
3C2 |
3''（DN80） |
Hastelloy C |
2'' |
|
3S4 |
3''（DN80） |
Tantalum |
4'' |
|
3C4 |
3''（DN80） |
316L |
4'' |
|
3S6 |
3''（DN80） |
Hastelloy C |
6'' |
|
3C6 |
3''（DN80） |
Tantalum |
6'' |
|
4S2 |
4''（DN100） |
316L |
2'' |
|
4C2 |
4''（DN100） |
Hastelloy C |
2'' |
|
4S4 |
4''（DN100） |
Tantalum |
4'' |
|
4C4 |
4''（DN100） |
316L |
4'' |
|
4S6 |
4''（DN100） |
Hastelloy C |
6'' |
|
4C6 |
4''（DN100） |
Tantalum |
6'' |
|
|
000 |
GP型通大气：AP内部参考压力 |
低压侧过程连接（基本型及法兰） |
|
□□□ |
参考高压侧过程连接 |
|
|
N |
（GP AP) |
额定压力（差压及AR型） |
|
1 |
1MPa |
|
2 |
4MPa |
|
3 |
10MPa |
|
4 |
25MPa |
|
5 |
32MPa |
|
1 |
ANSI Class 150 |
法兰标准、压力等级（LT、PS、ES、CR行） |
|
2 |
ANSI Class 300 |
|
3 |
ANSI Class 600 |
|
4 |
HG20592，PN1.0/1.6 |
|
5 |
HG20592，PN2.5/4.0 |
|
6 |
HG20592，PN6.3/10.0 |
|
7 |
JIS，5K/10K |
|
8 |
JIS，16K/20K |
|
9 |
JIS，40K/63K |
|
0 |
其它 |
|
|
N |
无选项 |
接液材料 |
|
B |
304 |
|
S |
316L |
|
C |
Hastelloy C |
|
|
N |
无选项 |
法兰材质（LT、PS、ES、CR）或上膜盒体材质（AR） |
|
K |
CS |
|
B |
304 |
|
S |
316L |
|
C |
Hastelloy C |
|
|
|
介质温度范围 |
填充液 |
填充液（LT、CT、PS、ES、CR、AR型） |
|
N |
无选项 |
|
1 |
-40～+149℃ |
DC200,3cSt,硅油 |
|
2 |
-59～+83℃ |
FC77，氟油 |
|
3 |
-40～+204℃ |
DC200,10cSt,硅油 |
|
4 |
0～+304℃ |
DC704,硅油 |
|
5 |
-18～+204℃ |
Neobee M20 |
|
|
N |
无选项 |
高压侧毛细管长度（PE、ES、CR、AR型） |
|
A |
0.5m |
|
B |
1m |
|
C |
2m |
|
D |
3m |
|
E |
4m |
|
F |
5m |
|
G |
6m |
|
H |
7m |
|
I |
8m |
|
J |
9m |
|
K |
10m |
|
L |
11m |
|
M |
指定长度 |
|
|
N |
无选项 |
低压侧毛细管（PS、ES、CR、AR型及LT、CT带负压远传型） |
|
A |
0.5m |
|
B |
1m |
|
C |
2m |
|
D |
3m |
|
E |
4m |
|
F |
5m |
|
G |
6m |
|
H |
7m |
|
I |
8m |
|
J |
9m |
|
K |
10m |
|
L |
11m |
|
M |
指定长度 |
|
|
O |
普通型 |
电气安全性 |
|
D |
隔爆型 ExdIIBT4～T6 |
|
E |
本安型 ExiaIICT4～T6 |
|
|
F |
配安装法兰（适于配置PS远传装置） |
任选件 |
|
B |
冲洗孔1/4NPT（适于配置AR远传装置） |
|
C |
冲洗环（适于PS或LT平头压力膜盒） |
|
W |
管装弯支架 |
|
P |
管装平支架 |
|
V |

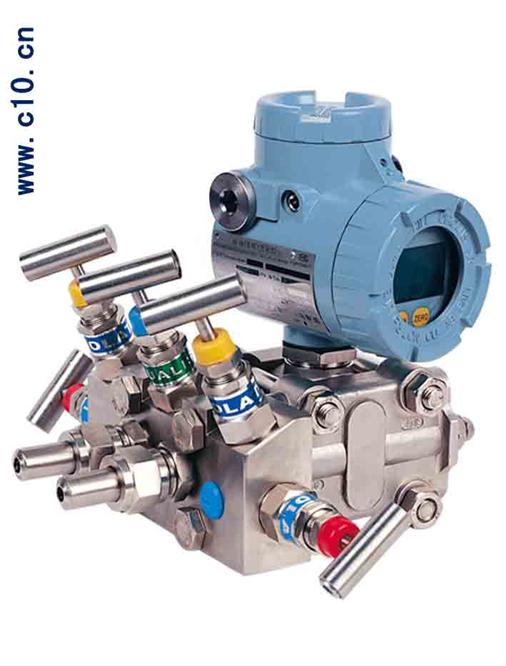

三阀组 |
|
|
□ |
出场规定范围 |
|
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
| |
IDP20 |
PS |
T |
22 |
4 |
3S0 |
3S0 |
1 |
B |
B |
1 |
B |
B |
E |
F |
0~28kPa |
选型举例 |
|
IDP20智能型差压变送器；扁平法兰远传型；二线制 4～20mA+HART；过程连接材料为316L，传感器材料为316L，填充液为硅油；量程范围是0-6～40KPa；高端过程连接：法兰尺寸为3"（DN80），膜片材质为316L，平头；低压侧过程连接：法兰尺寸为3"（DN80），膜片材质为316L，平头；法兰标准、压力等级为ANSI Class 150；接液材质为304；法兰材质为304；填充液为硅油，介质温度为100℃；高压侧毛细管长度为1m；低压侧毛细管长度为1m；本安型 ExiaIICT4～T6；配安装法兰；出厂标定范围是0~28kPa |
|
