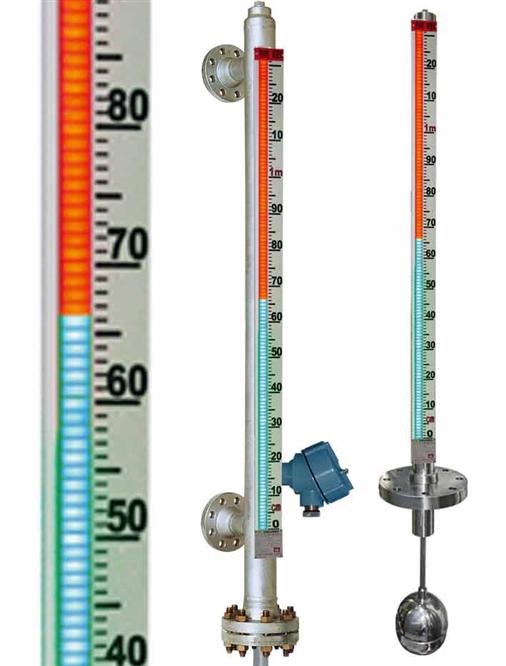

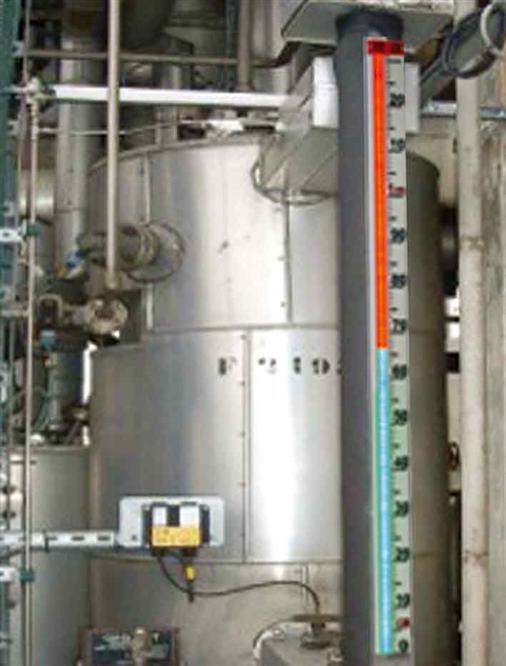

在液位计主导管内有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁后，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示；红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。
产品选型
|
UHZ-517C90 |
磁敏LED双色光柱液位计 |
注册型号 |
|
|
C |
侧-侧安装型 |
安装方式 |
|
T |
顶部安装型 |
|
|
A |
220VAC |
供电电源 |
|
D |
24VDC |
|
|
|
无需变送信号输出 |
输出信号 |
|
I |
输出4～20mADC |
|
R |
LB捆绑式变送器 |
|
A |
AT-100磁致伸缩变送器 |
|
|
0 |
常压、压力≤0.5MPa |
压力等级 |
|
1 |
PN 2.5MPa Class 150LB ANSI |
|
3 |
PN 5.0MPa Class 300LB ANSI |
|
4 |
PN 6.4MPa Class 400LB ANSI |
|
6 |
PN 11.0MPa Class 600LB ANSI |
|
9 |
PN 15.0MPa Class 900LB ANSI |
|
|
S |
304 |
材质 |
|
K |
316 |
|
M |
321 |
|
L |
316L |
|
P |
PP |
|
F |
PTFE |
|
|
20 |
DN20 |
安装公称通径 |
|
25 |
DN25 |
|
40 |
DN40 |
|
80 |
DN80 |
|
100 |
DN100 |
|
150 |
DN150 |
|
|
□ |
|
测量范围（mm) |
|
|
□ |
密度（kg/m³） |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
UHZ-517C90 |
C |
A |
A |
1 |
S |
100 |
2000 |
1000 |
选型举例 |
|
UHZ-517C90磁敏LED双色光柱液位计；侧-侧安装；220VAC；AT-100磁致伸缩变送器；PN 2.5MPa Class 150LB ANSI；304材质；DN100；测量范围2000mm；密度为1000kg/m3 |
|
