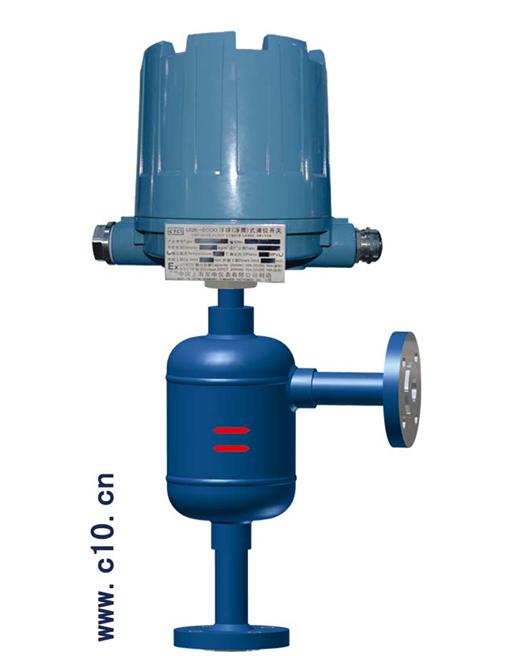

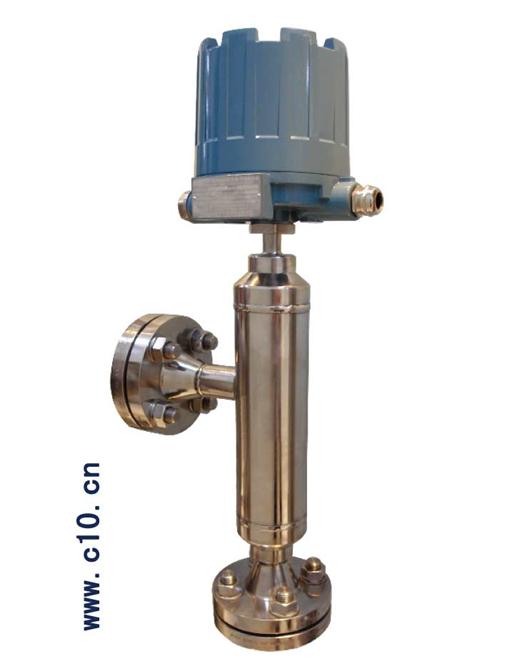

高温高压浮球液位开关

◆ 型 号:UQK613/4□
◆ 参 数:UQK613/4□、、、、

产品详细说明书查看

产品概述

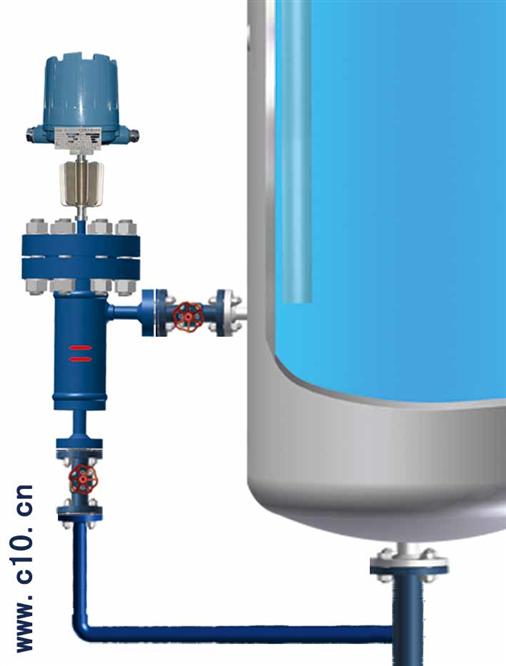

        UQK6100系列浮球液位开关是根据高温高压等应用场合设计制造的,产品引用ANSI B31.1标准设计和制造,采用先进的三磁机构开关,结构合理,可靠性高,适用于石化、电力、食品、医药等行业对生产过程中各种的高温、高压及敞口容器的液位控制、报警、故障联锁等。
        在设计制造时,考虑了石油化工行业引进设备中过程连接形式,也是欧美同类产品的替换产品。

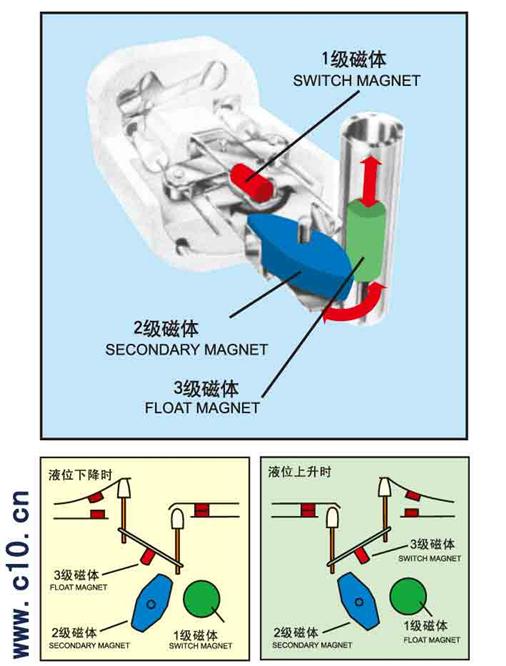

结构原理

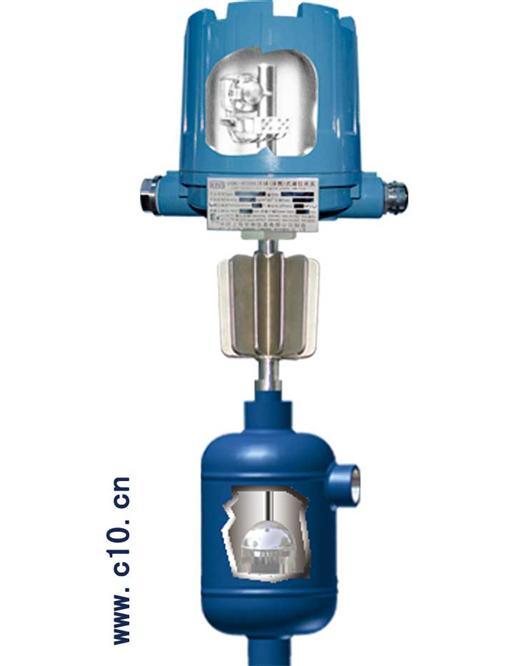

        一级磁铁位于压力管内。当浮球随液位上升或下降时,一级磁铁在压力管内部上下运动。
        在表壳里压力管的外面安装有一个可上下调整的机械开关。一级磁铁上下运动,通过磁力耦合带动二级磁铁动作,三级磁铁随之动作,来操作开关的关断动作。触发的机械开关直到液位下降的时候才能重新回到原来状态。



产品选型

UQK6

高温高压浮球液位开关/高压浮筒液位开关

注册型号



1

浮球液位开关

开关类别

2

浮筒液位开关



1

-侧连接(承插焊)

基本形式

2

-侧连接(法兰)

3

-底连接(承插焊)

4

-底连接(法兰)

5

顶部连接

6

特殊



0

常压、压力≤0.5MPa

压力等级

1

PN 2.5MPa Class 150LB ANSI

3

PN 5.0MPa Class 300LB ANSI

4

PN 6.4MPa Class 400LB ANSI

6

PN 11MPa Class 600LB ANSI

9

PN 15MPa Class 900LB ANSI

5

PN 26MPa Class 1500LB ANSI

2

PN 32MPa Class 2500LB ANSI



A

3/4'''' DN20

连接公称通径

B

1''''  DN25

C

3/2''''  DN40

D

2''''  DN50

E

3''''  DN80

F

4''''  DN100

G

5''''  DN125

H

6''''  DN150



1

NPT或承插焊

过程连接

2

法兰RFANSIB16.5/BS1560

3

法兰标准用户指定

4

焊管短管或用户特指



C1

20#1020C22S20C050A20

材质

C2

碳钢材料用户特指

S1

304/0Cr18Ni9SUS304304S15

S2

321SUS3210Cr18Ni10TiS32100

S3

316SUS3160Cr17Ni12Mo2

S4

316LSUS3160Cr17Ni14Mo2

S5

不锈钢材料用户特指



A

 -46~+150

温度等级

B

 -46~+260

C

 -46~+370

D

 -46~+420

E

 -46~+538

F

 -150~+98





无防爆要求

安装等级及选配项

D

隔爆型ExdIIBT1T6

E

本质安全型ExiaIICT1T6

M

上部加法兰

L

底部加排污阀



1

2*SPDT 单刀双掷

开关数量和触点形式

2

4*SPDT DPDT 双刀双掷



1

一个开关

开关控制点数量

2

两个开关

3

三个开关



安装尺寸(mm



介质密度(kg/m³)



UQK6

1

2

3

A

1

C2

A

D

2

3

400

980

选型举例

UQK6高压浮筒液位开关;浮球液位开关;侧-侧连接(法兰);PN 5.0MPa Class 300LB ANSI3/4'''' DN20NPT或承插焊;碳钢材料用户特指;-46+150;隔爆型ExdIIBT1T64*SPDT DPDT 双刀双掷;三个开关;安装尺寸为400mm;介质密度为980kg/m3
