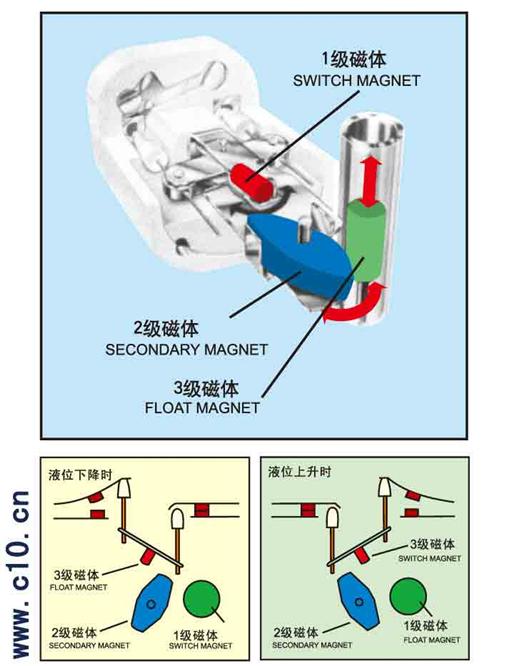

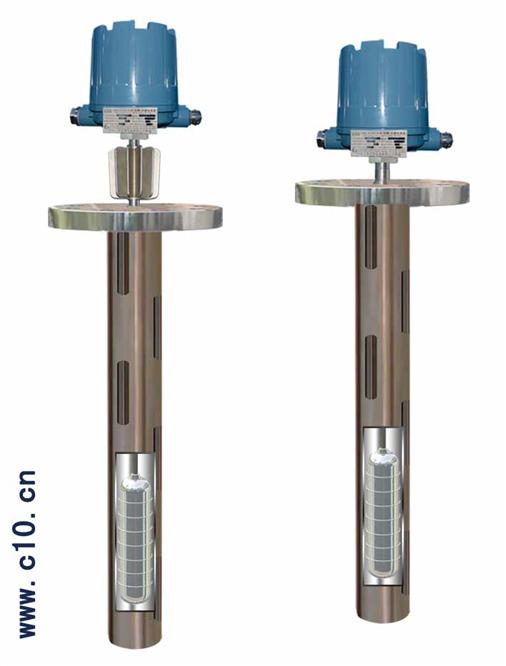

浮筒系在一根与弹簧连接的不锈钢缆索上。其密度大于测量介质的密度。因此，它总是拉长弹簧。在自由状态下，弹簧被拉伸到预定长度，通过一个不锈钢限位器限制弹簧超出弹性限度。在弹簧的导杆内安放第一级磁铁，它可以根据弹簧的伸缩变化而在压力管内上下运动。
在表壳里压力管的外面安装有一个可上下调整的机械开关。当液面上升淹没浮筒，根据阿基米德浮力定律，浮力增加的量等于浮筒排出的液体的这部分重力，弹簧的弹力减小，弹簧收缩，在上面安放的第一级磁铁随之向上运动，触碰机械开关。当液位下降时，浮筒露出液面，弹簧感知增加的这部分力，弹簧长度有所增加，一级磁铁的移动使开关复位。

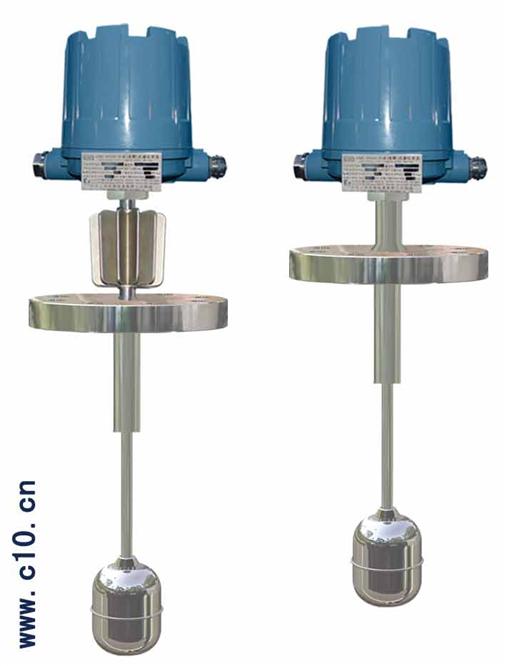

产品选型
|
UQK6 |
高温高压浮球液位开关/高压浮筒液位开关 |
注册型号 |
|
|
1 |
浮球液位开关 |
开关类别 |
|
2 |
浮筒液位开关 |
|
|
1 |
侧-侧连接（承插焊） |
基本形式 |
|
2 |
侧-侧连接（法兰） |
|
3 |
侧-底连接（承插焊） |
|
4 |
侧-底连接（法兰） |
|
5 |
顶部连接 |
|
6 |
特殊 |
|
|
0 |
常压、压力≤0.5MPa |
压力等级 |
|
1 |
PN 2.5MPa Class 150LB ANSI |
|
3 |
PN 5.0MPa Class 300LB ANSI |
|
4 |
PN 6.4MPa Class 400LB ANSI |
|
6 |
PN 11MPa Class 600LB ANSI |
|
9 |
PN 15MPa Class 900LB ANSI |
|
5 |
PN 26MPa Class 1500LB ANSI |
|
2 |
PN 32MPa Class 2500LB ANSI |
|
|
A |
3/4'''' DN20 |
连接公称通径 |
|
B |
1'''' DN25 |
|
C |
3/2'''' DN40 |
|
D |
2'''' DN50 |
|
E |
3'''' DN80 |
|
F |
4'''' DN100 |
|
G |
5'''' DN125 |
|
H |
6'''' DN150 |
|
|
1 |
NPT或承插焊 |
过程连接 |
|
2 |
法兰RFANSIB16.5/BS1560 |
|
3 |
法兰标准用户指定 |
|
4 |
焊管短管或用户特指 |
|
|
C1 |
20#、1020、C22、S20C、050A20 |
材质 |
|
C2 |
碳钢材料用户特指 |
|
S1 |
304/0Cr18Ni9、SUS304、304S15 |
|
S2 |
321、SUS321、0Cr18Ni10Ti、S32100 |
|
S3 |
316、SUS316、0Cr17Ni12Mo2 |
|
S4 |
316L、SUS316、0Cr17Ni14Mo2 |
|
S5 |
不锈钢材料用户特指 |
|
|
A |
-46℃～+150℃ |
温度等级 |
|
B |
-46℃～+260℃ |
|
C |
-46℃～+370℃ |
|
D |
-46℃～+420℃ |
|
E |
-46℃～+538℃ |
|
F |
-150℃～+98℃ |
|
|
|
无防爆要求 |
安装等级及选配项 |
|
D |
隔爆型ExdIIBT1～T6 |
|
E |
本质安全型ExiaIICT1～T6 |
|
M |
上部加法兰 |
|
L |
底部加排污阀 |
|
|
1 |
2*SPDT 单刀双掷 |
开关数量和触点形式 |
|
2 |
4*SPDT DPDT 双刀双掷 |
|
|
1 |
一个开关 |
开关控制点数量 |
|
2 |
两个开关 |
|
3 |
三个开关 |
|
|
□ |
安装尺寸（mm） |
|
|
□ |
介质密度（kg/m³） |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
UQK6 |
1 |
2 |
3 |
A |
1 |
C2 |
A |
D |
2 |
3 |
400 |
980 |
选型举例 |
|
UQK6高压浮筒液位开关；浮球液位开关；侧-侧连接（法兰）；PN 5.0MPa Class 300LB ANSI；3/4'''' DN20；NPT或承插焊；碳钢材料用户特指；-46℃～+150℃；隔爆型ExdIIBT1～T6；4*SPDT DPDT 双刀双掷；三个开关；安装尺寸为400mm；介质密度为980kg/m3 |
