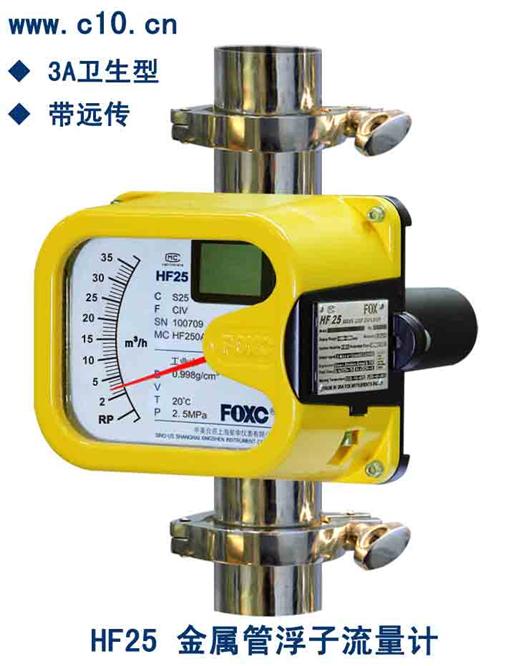

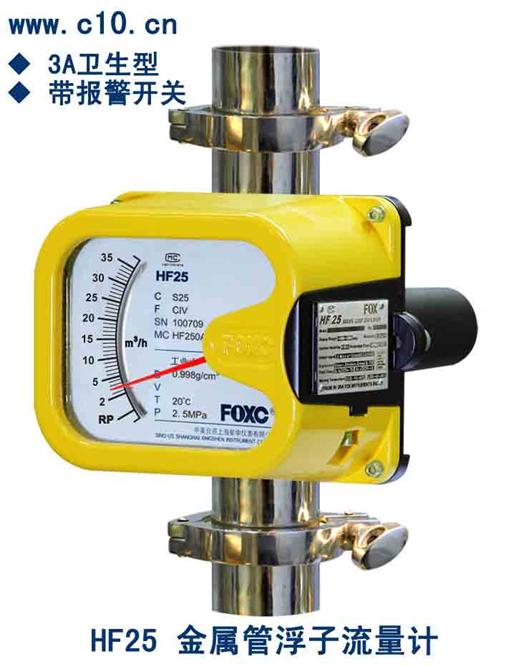

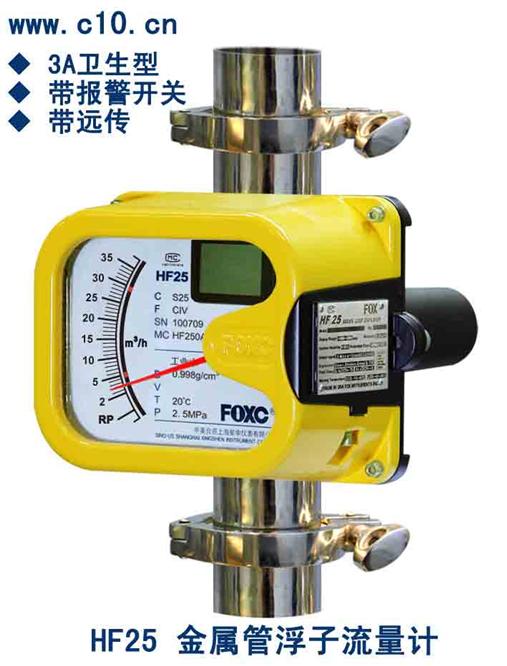

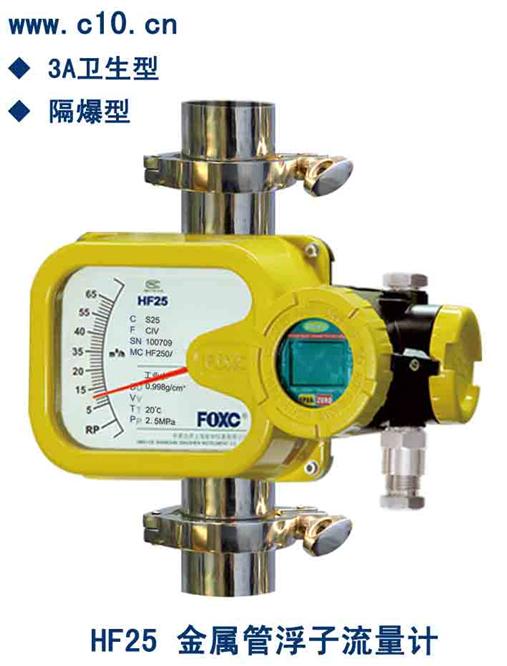

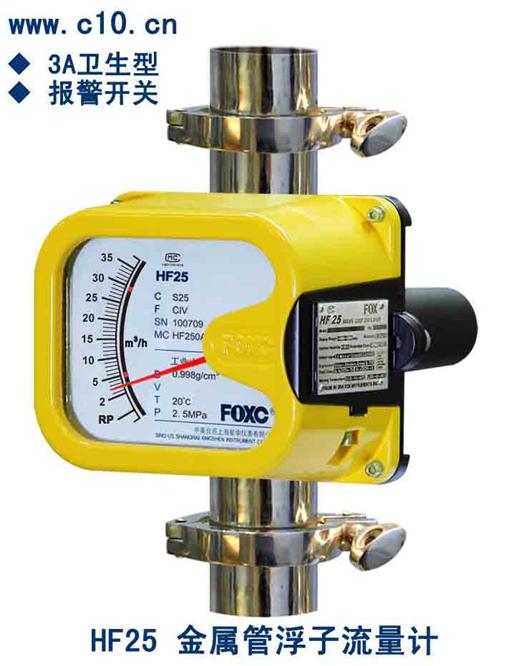

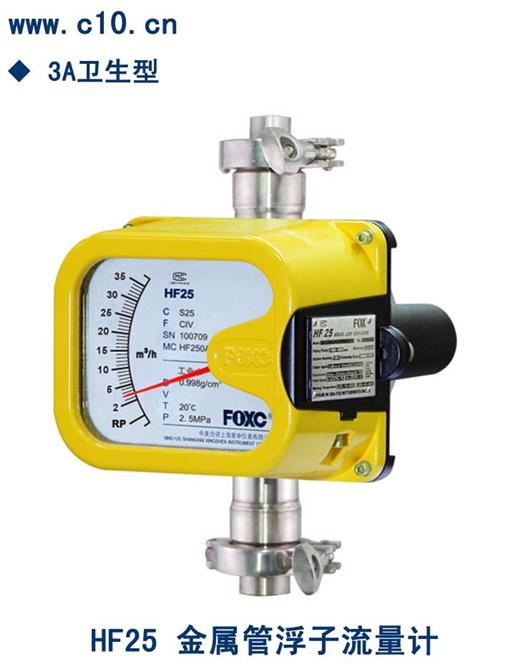

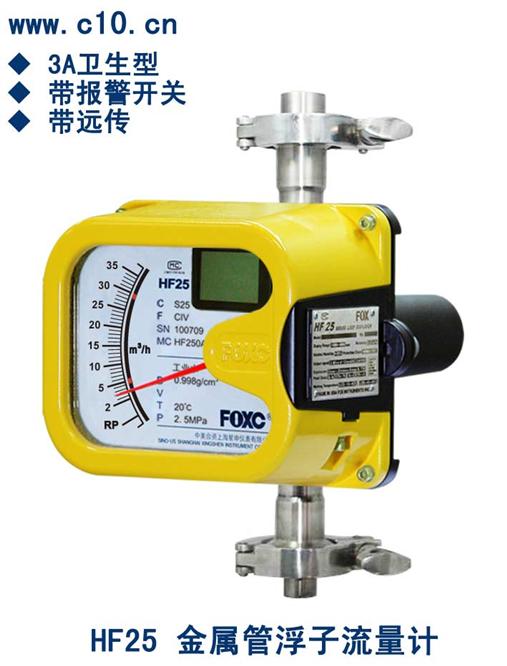

◆ 型 号：HF252
◆ 参 数：3A标准 食用 卫生专用型、型号示例:HF252N5B3DZ、准确度:1.5%FS、防护等级:IP67、防爆标志:Exd/ia IICT2～T6
产品概述
HF25系列金属管浮子流量计可测量液体、气体和水蒸汽，具有坚固、安全、耐用等特点。其耐高温、高压等性能尤其适用于测量腐蚀性、混浊的液体。HF25不仅能提高最高的测量精度，还能提高最高的安全性、稳定性。独特的外形设计更具有美的感受，同时又有高的隔爆性能；HF25采用了磁测传感器及芯片处理技术，并可实现LED瞬时流量数字显示和累积流量显示，并可输出二线制4～20mA标准信号，兼容HART通信协议。还具有高精度的指针指示和设定点报警开关输出。

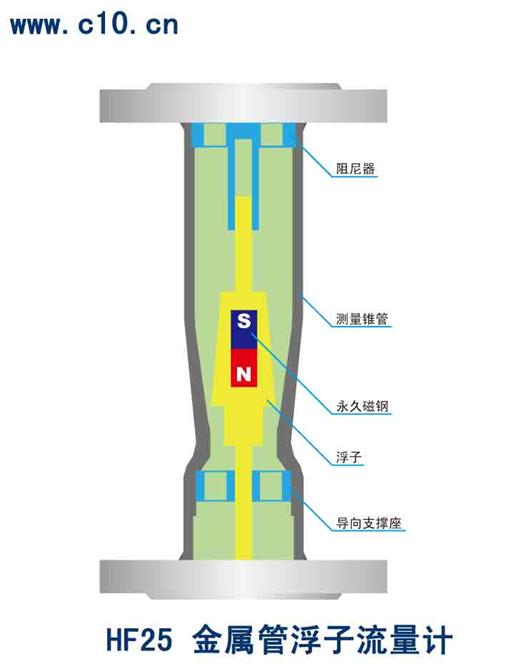

结构原理
产品选型
|
HF25
系列 |
金属管浮子流量计 |
注册型号 |
|
|
0 |
标准垂直安装型 |
基本类型 |
|
1 |
标准垂直安装 附伴热夹套 |
|
2 |
垂直安装 3A卫生标准型 |
|
3 |
水平安装型 |
|
4 |
其它特殊安装型 |
|
|
N |
指针指示 |
功能组合 |
|
A |
指针指示，普通型智能变送器，二线制4～20mA输出，带HART通讯 |
|
E |
指针指示，本安型智能变送器，二线制4～20mA输出，带HART通讯 |
|
D |
指针指示，隔爆型智能变送器，二线制4～20mA输出，带HART通讯 |
|
K |
指针指示,报警开关信号输出(高位或低位一组) |
|
KK |
指针指示,报警开关信号输出(高位和低位二组) |
|
KI |
指针指示,本安型报警开关信号输出(高位或低位一组) |
|
KKI |
指针指示,本安型报警开关信号输出(高位和低位二组) |
|
AK |
指针指示,报警开关信号输出(高位或低位一组),普通型智能变送器，二线制4～20mA输出，带HART通讯 |
|
AKK |
指针指示,报警开关信号输出(高位和低位二组),普通型智能变送器，二线制4～20mA输出，带HART通讯 |
|
EK |
指针指示,本安型报警开关信号输出(高位或低位一组),本安型智能变送器，二线制4～20mA输出，带HART通讯 |
|
EKK |
指针指示,本安型报警开关信号输出(高位和低位二组),本安型智能变送器，二线制4～20mA输出，带HART通讯 |
|
P |
气动信号输出0.02-0.1Mpa |
|
|
1 |
DN15 |
5 |
DN100 |
公称通径 |
|
2 |
DN25 |
6 |
DN150 |
|
3 |
DN50 |
7 |
其他口径 |
|
4 |
DN80 |
|
|
|
|
A |
304SS |
I |
inconel600 |
材质 |
|
B |
316SS/316L |
H |
哈氏合金C |
|
C |
衬PTFE |
M |
蒙乃尔400合金 |
|
D |
321 |
Zr |
锆材 |
|
P |
衬PP |
Ti |
钛材 |
|
Al |
铝材 |
O |
其他特殊材料 |
|
|
1 |
PN 1.6Mpa |
|
|
公称压力 |
|
2 |
PN 2.5Mpa |
2A |
Class 150LB ANSI |
|
3 |
PN 4.0Mpa |
3A |
Class 300LB ANSI |
|
4 |
PN 6.3Mpa |
4A |
Class 600LB ANSI |
|
5 |
PN 10.0Mpa |
|
|
|
6 |
PN 16.0Mpa |
6A |
Class 900LB ANSI |
|
7 |
PN 32.0Mpa |
7A |
Class 1500LB ANSI |
|
8 |
PN 40.0Mpa |
8A |
Class 2500LB ANSI |
|
|
D |
-40℃～200℃ |
介质温度 |
|
G |
-40℃～450℃ |
|
|
Z |
阻尼型 |
选项 |
|
W |
无阻尼型 |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
↓ |
|
HF25
系列 |
0 |
N |
3 |
B |
2 |
D |
W |
|
选型举例 |
|
HF25系列标准垂直安装型金属管浮子流量计，指针指示、口径DN50、材料316SS、PN2.5MPa、介质温度150℃、无阻尼 |
|
|
