◆ 型 号：HF250 其他
◆ 参 数：其它各种安装方式型、型号示例:HF253 HF254、准确度:1.5%FS、防护等级:IP67、防爆标志:Ex d/ia IICT2～T6
产品概述
HF25系列金属管浮子流量计可测量液体、气体和水蒸汽，具有坚固、安全、耐用等特点。其耐高温、高压等性能尤其适用于测量腐蚀性、混浊的液体。HF25不仅能提高最高的测量精度，还能提高最高的安全性、稳定性。独特的外形设计更具有美的感受，同时又有高的隔爆性能；HF25采用了磁测传感器及芯片处理技术，并可实现LED瞬时流量数字显示和累积流量显示，并可输出二线制4～20mA标准信号，兼容HART通信协议。还具有高精度的指针指示和设定点报警开关输出。
结构原理
产品选型
|
HF25 |
金属管浮子流量计 |
注册型号 |
|
|
0 |
标准垂直安装 |
基本类型 |
|
1 |

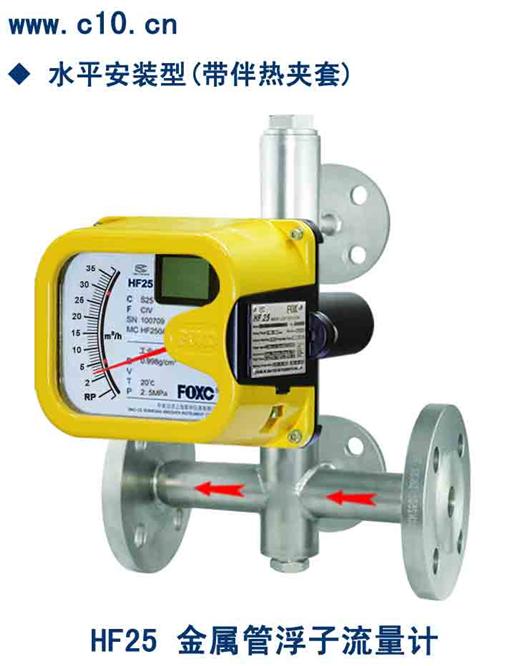

标准夹套安装 |
|
2 |
标准水平安装 |
|
3 |
特殊水平安装 |
|
4 |
特殊垂直安装 |
|
|
A |
就地显示，带4～20mA输出 |
输出信号 |
|
B |
就地显示，带智能变送器+HART |
|
|
1 |
DN15 |
公称通径 |
|
2 |
DN25 |
|
3 |
DN50 |
|
4 |
DN80 |
|
5 |
DN100 |
|
6 |
DN150 |
|
|
A |
304SS |
材质 |
|
B |
316 |
|
C |
304内衬PTFE |
|
P |
304内衬聚丙烯(PP) |
|
|
D |
隔爆型 ExdIICT2～T6 |
防爆类型 |
|
E |
本安型 ExiaIICT2～T6 |
|
|
1 |
PN 1.6Mpa |
公称压力 |
|
2 |
PN 2.5Mpa |
|
3 |
PN 4.0Mpa |
|
4 |
PN 6.3Mpa |
|
|
D |
-40℃～200℃ |
介质温度 |
|
G |
-40℃～450℃ |
|
|
W |
无阻尼型 |
选项 |
|
Z |
阻尼型 |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
HF25 |
0 |
A |
3 |
A |
E |
3 |
D |
W |
|
选型举例 |
|
HF25金属管浮子流量计；标准垂直安装；就地显示，带4～20mA输出；公称通径为DN50；接液材质为304SS；本安型 ExiaIICT2～T6；公称压力为PN 4.0Mpa；介质温度为 -40℃～200℃；无阻尼型 |
|
