◆ 型 号：LC3244LD系列
◆ 参 数：HART通讯，4~20mA 输出、FF通信协议、温度 -196℃～500℃、高压 Class 2500LB ANSI、星申 & FOXBORO/ECKARDT

产品详细说明书查看

产品概述

LC3244LD系列智能型电动浮筒液位变送器是根据阿基米德浮力原理设计的，用于测量液体的液位、界位和密度。具有测量稳定性高，尤其是适合小量程、高温、高压、低密度的液位/界位测量场合，能满足介质密度差很小的界位测量。变送器可通过HART通迅协议，使用PC机或通用手持终端器，方便地对变送器进行远程组态和管理(监测)，也可用常规的本机按键进行操作。 LC3244LD系列智能型电动浮筒液位变送器是上海星申仪表有限公司与英维斯过程系统公司(FOXBORO/ECKARDT公司)合作制造的产品。表头及关键部件均是FOXBORO/ECKARDT公司提供的最新设计的原厂产品。整机出厂按FOXBORO/ECKARDT原厂标准执行。

结构原理

浮筒的浮力通过浮筒杆和扭矩管被传递到传感器的工作杆，然后作用在传感器元件的自由端。4 个薄膜金属应变测量元件被喷溅到传感器元件上，随拉或压力改变阻值。这4 个薄膜金属应变测量元件连接成由放大器供电的惠斯通电桥，和有效重量成正比的对角桥路电压被作为输入信号反馈到电子放大器。通过电子放大器该电压被转换为4～20mA 二线制输出信号。

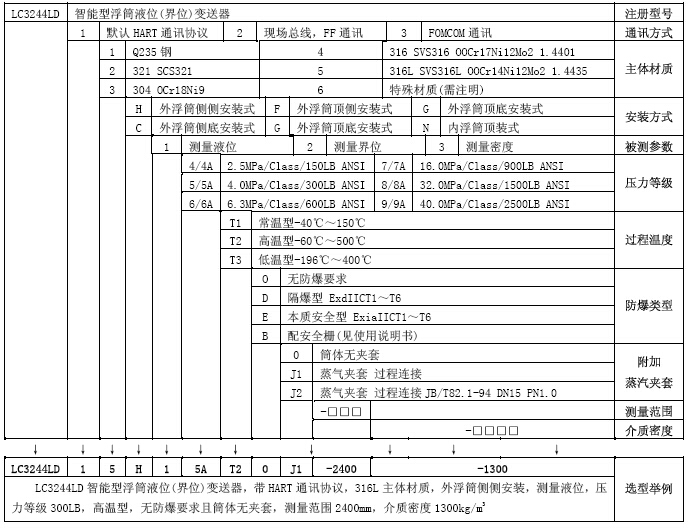

设计选型
