◆ 型 号：HF250吹扫装置
◆ 参 数：其它各种安装方式型、型号示例:HF250R HF250RL、6mm,8mm,10mm,12～ 25mm 管路、流量、压力（可选）现场指示、适用于腐蚀性介质或环境
产品概述
HF250 吹扫装置是采用金属管浮子流量计与恒流阀配合，构
成流量吹扫装置，实现流量测量并确保流量恒定输出。由于金属
浮子流量计具有坚固可靠，测量精确稳定的特点，因此 LH250 装
置对于入口或出口压力变化时，能够确保恒定流量输出，可以广
泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业
变送器的吹扫、差压法液位测量等过程控制中。HF250 系列产品
的设计结构完全满足工业控制的要求，安装适用条件完全符合仪
表测量技术的要求。

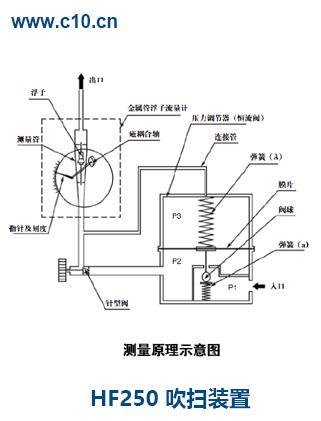

结构原理
产品选型
| HF250 |
注册型号 |
|
R |
304 |
材质 |
| RL |
316 |
| S |
特殊材质 |
|
0 |
|
恒流阀设置 |
| TE |
出口压力变化+恒流 |
| TA |
入口压力变化+恒流 |
|
0 |
无 |
压力调节器 |
| RE |
出口压力调节器 |
| RA |
入口压力调节器 |
|
N1 |
1/4NPT 内螺纹 |
连接方式 |
| N2 |
1/2NPT 内螺纹 |
| 6 |
φ6mm 卡套连接 |
| 8 |
φ8mm 卡套连接 |
| 10 |
φ10mm 卡套连接 |
| 12 |
φ12mm 卡套连接 |
| 14 |
φ14mm 卡套连接 |
| 16 |
φ16mm 卡套连接 |
| 18 |
φ18mm 卡套连接 |
| 20 |
φ20mm 卡套连接 |
| ST |
特殊连接（包括英制卡套或其他接头连接） |
| F |
法兰连接 |
|
S |
单表式（单路） |
类型组合 |
| P1 |
面板安装单路 |
| P2 |
面板安装单路 |
| PM |
面板安装单路 |
| B1 |
箱式安装单路 |
| B2 |
箱式安装单路 |
| BM |
箱式安装单路 |
|
O |
无 |
仪表阀类 |
| IV |
入口截止阀 |
| OV |
出口截止阀 |
| IP |
入口压力表 |
| OP |
出口压力表 |
| F |
过滤器 |
| D |
减压阀 |
| DG |
一体减压阀过滤器 |
| N |
止回阀 |
|
