液位计测量方法之光学法

  激光用于液位计测量,克服了普通光亮度差、方向性差、传输距离近、单色性差、易受干扰等缺点,使测量精度大为提高.
  激光式液位计检测仪由激光发射器、接收器及测量控制电路组成。工作方式有反射式和遮断式,在液位测量中两种方式都可使用,但一般只用作定点检测控制,不易进行连续测量。图7-19为反射式液位检测原理图。

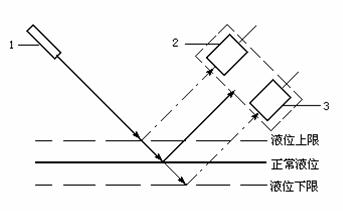

    1-激光发射器;2-上液位接收器;3-下液位接收器
         7-19玻璃管液位计检测原理图
    激光发射器发出激光束以一定角度照射到被测液面上,经液面反射到接收器的光敏检测元件上。当液位在正常范围时,上、下液位接收器光敏元件均无接收到激光反射信号;当液面上升或下降到上下限位置,相应位置的光敏检测元件产生信号,进行报警或推动执行机构控制开始加液或停止加液。
    激光发射器有以红宝石为工作物质的固体激光器,也有氦-氖气体激光器及砷化镓半导体激光器;接收器可用光敏电阻、光电二极管、光电三极管、光电管、光电倍增管等各种光电元件。它们都能将光强信号转化为电信号。
