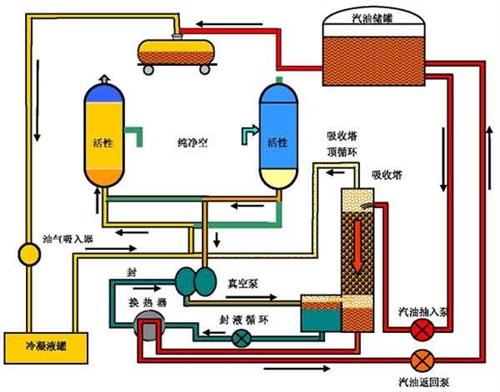

 | | | 油气回收装置工艺流程 | |
|
在装车地点产生的油气通过密闭鹤管进入油气回收装置。在油气进入装置之前，先通过一个排水罐以保证不含汽油的油气微粒进入碳床。另外，油气母管上还设有PVV（真空／压力阀）紧急出口，可以确保装置在停工状态下将油气母管内的油气释放。PVV紧急出口或其他紧急出口应该配有相应的阻燃阻火栓。
回收装置由2个碳床组成，一个通过阀门连接在油气进入管上，处于“吸附”状态，另一个则通过真空泵进行“再生”。两个炭床同时工作，保证对源源不断进入装置的油气及时进行回收处理。即：一个炭床用于吸附油气中的烃，另一个炭床则将吸附的烃通过真空泵排出；当第一个炭床的吸附烃达到饱和后，立即转入“再生”操作（即脱附阶段），而在此之前已排空的第二个碳床进入下一个阶段的“吸附”状态。活性炭的特性在于：相对于其自身体积而言，它具有非常大的表面积，可以有效地吸附油气中的烃；而当活性碳吸附能力达到饱和时，就利用抽真空的方式将烃从炭床中抽出，为下一次吸收做准备。
活性炭的再生需要通过两个阶段完成。首先，活性炭容器内被抽真空，所吸附的烃从炭床中分离出来，使大部分烃被脱附。然后，为了保证炭床中的烃被尽可能彻底地清除干净，有必要引入少量空气对碳床上可能残留的烃进行吹扫。本装置采用的真空泵是液环泵。需要一个液气分离罐和一个换热器。真空泵的封液是乙二醇和水的混合物。换热器的标准选配媒介是汽油或其他种类的冷凝液。
在分离罐中，高浓度的烃气进入吸收喷淋塔。从汽油储罐中抽出来汽油自塔的顶部喷淋下来，与自下而上纯烃气混合，由此实现烃在汽油中的吸收。
全套装置具有自动节能功能：如果装车停止，所有装置都处于待命操作状态。处于待命状态的装置可以随时启动。真空泵每隔一段时间就自动启动一次，以保持碳床的干净和活性炭的活性。当下次装车开始时，全套装置自动启动。
|
|
|
|
|
|
|
|
|
|
|
